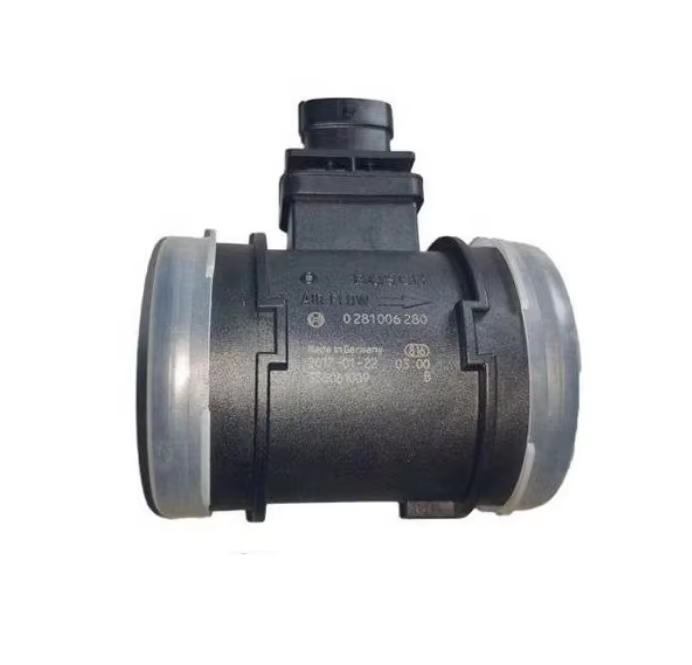

Dijital Kütle Hava Akış Ölçer Motor Teşhisi ve Performans İzleme Nasıl Geliştirir

Dijital Kütle Hava Akış Ölçer Temelleri: Mimarisi, Çıkış Türleri ve Sinyal Bütünlüğü

Sıcak-tel ve sıcak-film algılama elemanları: modern dijital MAF tasarımlarında hassasiyet, dayanıklılık ve tepki süresi

Günümüzün dijital kütlesel hava akışı ölçerleri genellikle sıcak tel veya sıcak film algılama teknolojisiyle birlikte gelir ve her biri belirli performans ihtiyaçları için tasarlanmıştır. Sıcak tel versiyonu, yaklaşık %0,5 doğrulukla hava akışını ölçebilen ince platin teller kullanır ve sadece 10 milisaniye içinde değişikliklere yanıt verir; bu da motor koşullarındaki hızlı dalgalanmaları yakalamak için oldukça uygundur. Ancak burada bir sorun var. Bu teller açık olduğu için yağ partikülleri, toz birikimi ve emme sistemine çekilen diğer her türlü kirletici maddeden dolayı kolayca kirlenme eğilimindedir. İşte bu noktada sıcak film sensörler öne çıkar. Bu sensörlerde ısıtma elemanı dayanıklı bir seramik tabana entegre edilmiştir ve bu sayede sıcak tel tip sensörlere kıyasla kir ve lekeye yaklaşık beş kat daha iyi direnç gösterir. Geçen yılki Automotive Diagnostics Quarterly'e göre, bu durum sensör arızalarıyla ilgili garanti taleplerini neredeyse %93 oranında azaltmaktadır. Yanıtlama süresi biraz daha uzun olsa (yaklaşık 15 milisaniye) kapalı yapı, çoğu araç kaputunun altında bulunan zorlu koşullarda bile kurulum yapıldığında dahi onların güvenilir şekilde çalışmaya devam etmesini sağlar.

Frekans tabanlı ve gerilim tabanlı dijital çıkışlar: ECU uyumluluğu, gürültü bağışıklığı ve çözünürlük avantajları

HAVA sensörleri, hava akışı bilgisini yaklaşık 5 ila 12 bin hertz arasında frekans modülasyonlu kare dalgalar halinde ya da yarım volt ile beş volt arasında doğrusal analog voltajlar aracılığıyla dijital olarak göndererek çalışır. Her iki yöntemin de kendine özgü avantajları ve dezavantajları vardır. Frekansa dayalı sinyaller, özellikle buji ve alternatörler gibi elektromanyetik girişime açık alanlarda daha iyi gürültü direnci sağlar çünkü dijitaldir ve elektromanyetik girişimi çok daha iyi tolere eder. Bu nedenle otomotiv üreticileri genellikle araç içi gürültülü ortamlarla uğraşırken bu tür sinyalleri tercih eder. Buna karşın, voltaj çıkışlı sensörler genellikle bir onda bir yüzde civarında daha ayrıntılı ölçüm yaparak ani açılan gaz kelebeği durumlarında motorun yük hesaplamasını daha hassas yapmasına yardımcı olur. Günümüzde çoğu motor kontrol ünitesi, içlerine entegre edilmiş akıllı işlemcili yazılımlar sayesinde aslında her iki tür sinyali de okuyabilir. Ancak yanlış tip bir sensör takılması durumunda ne olacağını dikkate alın. Frekans sinyalleri bekleyen bir sisteme voltaj çıkışlı bir HAVA sensörü takmak, büyük olasılıkla HAVA devre sorunlarına ilişkin P0101 hata kodunu tetikleyecektir. Bu yüzden tamirciler, mümkün olduğu kadar her zaman orijinal donanım üreticisiyle uyumlu parçalar kullanılmasını önerir.

Motor Teşhisinde Dijital Kütle Hava Akış Ölçeri: Arıza Kodu İlişkisi ve Gölge Arıza Tespiti

MAF ile İlgili Arıza Kodlarını Çözme (P0101–P0104): temel nedenler, belirti desenleri ve teşhis hiyerarşisi

Kütlesel hava akışı sensörleriyle ilgili teşhis arıza kodları, aslında donanımla ilgili gerçek dünya sorunlarına doğrudan bağlanan oldukça basit prensiplere göre çalışır. Kod P0101, bilgisayarın birbiriyle tutarlı olmayan hava akışı değerleri gördüğü anlamına gelir. Bu durum genellikle sensörün içinde kir biriktiğinde, bileşenlerde tortu oluştuğunda veya sensörden önce vakum kaçakları olduğunda meydana gelir. Daha sonra sistemin elektriksel problemleriyle ilgili olan P0102 ve P0103 kodlarına geliriz. P0102 genellikle zamanla konektörlerin korozyona uğraması ya da kabloların herhangi bir yerde kopması nedeniyle bağlantı noktasında kırık bir kablo veya düşük voltaj olması anlamına gelir. Diğer yandan, izolasyonun zarar görmesi ya da topraklama sorunlarının gelişmesi durumunda, kısa devre veya çok yüksek voltaj girişinden dolayı P0103 kodu ortaya çıkar. Son olarak, sinyal düzenli olarak kesildiğinde P0104 kodu görünür. Mekanikçiler bu sorunu sıkça gevşek kablolarda, muhafazadaki çatlaklardan nem girmesinde veya sensör ünitesinin içindeki devre yollarının aşınmasında görürler.

Yaygın belirtiler, düşük devirde düzensiz rölanti, hızlanma sırasında direnme, ±%15'i aşan kararsız yakıt trimleri ve hata kodlarıyla birlikte yanan motor kontrol ışığı gibi kök nedenlerle yakından örtüşür. Disiplinli bir tanı hiyerarşisi doğruluğu artırır:

1. Sensör elemanında fiziksel hasar, artıklar veya yağ kalıntısı açısından görsel muayene
2. Orijinal donanım üreticisi (OEM) spesifikasyonlarına göre referans voltajı, toprak bağlantısının bütünlüğü ve sinyal devresi direnci dahil olmak üzere elektrik testleri
3. Hava akımıyla ilgili anormallikleri tespit etmek için MAP sensörü verileriyle karşılaştırmalı analiz

Arıza kodları oluşmadan önce sürüklenmeyi ve kirlenmeyi tespit etmek için uzun vadeli/kısa vadeli yakıt düzeltmelerini ve canlı MAF g/s değerlerini kullanmak

Kütle Hava Akışı sensörünün ne zaman arızalanmaya başladığını tespit etmek, hata mesajlarının ortaya çıkmasını beklemekle ilgili değildir. Bunun yerine, teknisyenlerin yakıt trim ayarlarıyla gerçek zamanlı hava akışı ölçümlerinde neler olduğunu incelemesi gerekir. Uzun süreli yakıt trimleri (LTFT) +/–%10'un üzerinde veya altında kalırsa, bu genellikle kalibrasyonla ilgili bir sorun olduğunu gösterir. Bu tür sapmalar, zaman içinde biriken kir nedeniyle ya da elektronik bileşenlerin eskimesi sonucu meydana gelir. Motor sabit hızda çalışırken kısa süreli trimlerin (STFT) +/–%8'den fazla oynaması, sistemin tepki verme hızıyla ilgili sorunları işaret eder. Genellikle bu durum, sensörün kendisi üzerinde ince bir tabakanın oluşmasından kaynaklanır. MAF'tan alınan saniye başına gram cinsinden anlık okumalar, teknisyenlere sistemin düzgün çalışıp çalışmadığı ya da gelişmekte olan bir sorun olup olmadığı konusunda önemli ipuçları verir.

• 700 dev/dak temposunda 3–7 g/s, hava giriş tarafında bir vakum kaçak olduğunu veya sensörün düşük ölçüm yaptığını gösterir
• 3000 RPM'de 150 g/s'nin altında olması, önemli hava akışı kısıtlamasını gösterir

Bu sayıları oksijen sensörlerinin bize söyledikleriyle birlikte değerlendirmek, sorunların yakıt enjeksiyonu veya egzoz sorunları gibi diğer nedenlerden ziyade hatalı MAF ölçümlerinden kaynaklanıp gelmediğini anlamamıza yardımcı olur. 2023 yılında SAE tarafından yayımlanan bir çalışmaya göre, onaylanmış MAF arızalarının yaklaşık üçte ikisinde, motor kontrol ışığının yanmasına yaklaşık 14 gün kala (artı eksi üç gün) trim ayarlarında fark edilir değişiklikler görülmüştür. Bu, teknisyenlerin bu tür erken uyarı işaretlerine dikkat etmeleri durumunda ciddi hale gelmeden çok önce sorunları tespit edebilecekleri ve böylece ileride yapılacak onarımlarda zaman ve maliyet tasarrufu sağlayabilecekleri anlamına gelir.

Dijital Kütle Hava Akış Ölçer Verileri Üzerinden Gerçek Zamanlı Performans İzleme

MAF'den türetilen hava akışı metriklerini kullanarak hava-yakıt oranı kararlılığının ve kapalı döngü kontrolünün tepki süresinin doğrulanması

Dijital MAF sensörlerinden doğru gram/saniye (g/s) hava akışı ölçümleri almak, kapalı döngü kontrol sistemlerinin ne kadar iyi çalıştığını kontrol etmenin temelini oluşturur. MAF tarafından bildirilen hava akışı değerleri oksijen sensörlerinin gösterdiği değerlerle ve enjektör püls genişlikleriyle yakın bir şekilde eşleştiğinde, bu temelde yanmanın düzgün gerçekleştiğini ve ECU'nun olması gerektiği gibi adapte olduğunu gösterir. Hızlanma veya yavaşlama sırasında kısa süreli yakıt düzeltme okumalarında artı eksi yüzde 5'ten fazla bir fark varsa ya da sistemin gönderdiğini düşündüğü ile aslında geçen arasında sürekli bir fark varsa, bu durumda bir sorun olabilir. Ya sensör zamanla kirleniyor olabilir ya da gerçek zamanlı ayarlamalarda bozulmaya neden olan elektriksel bir arıza olabilir. Bu tür detaylara dikkat etmek önemlidir çünkü çeşitli son yapılan emisyon kontrol testlerine göre yanma süreçlerini hassaslaştırır ve egzoz emisyonlarını %12'den neredeyse %18'e kadar düşürür.

Tarama aletlerinde MAF PID dalga formlarını yorumlama: tepki gecikmesi, histeresiz ve geçici hava akışı anomalilerini tespit etme

Profesyonel tarama araçlarıyla çalışırken, Parametre Tanımlama (PID) dalgaları temel MAF verilerini teşhiste kullanışlı hâle getirir ve motor kontrol ışığı yanmadan çok önce sorunları yakalar. Hız pedalına basıldığında sinyalin yükseliş hızında bir gecikme olduğunda ortaya çıkan duruma biz tepki gecikmesi deriz. Bu gecikme yaklaşık 100 milisaniyeyi aştığında genellikle sistemin içinde ısı transferiyle ilgili bir sorun olduğunu gösterir. Ayrıca teknisyenlerin hızlanma ve yavaşlama durumlarını karşılaştırarak incelediği histerezis de vardır. Eğer mekanik aşınma ya da kalibrasyonla ilgili bir sorun varsa artık eğriler birbiriyle uyuşmaz. Bazen tuhaf şeyler de olur: ani zıplamalar, değişmeyi tamamen bırakan sinyaller ya da desende garip dalgalanmalar. Bunlar genellikle emme sisteminde hava kaçakları, sensör içinde hasarlı parçalar veya elektronik bileşenlerin arızalanmaya başlaması gibi sorunlara işaret eder. Çoğu teknisyen bulgularını üretici spesifikasyonlarıyla karşılaştırır. Rölanti sırasında 0,5 volttan fazla sapma ya da 2500 devir/dakika civarında frekanstaki değişimde 2 Hz'den büyük artış, genellikle sorunun başgösterdiğini gösterir. 2024 yılına ait sektör raporlarına göre, bu dalgaları incelemek uyarı kodlarını tetiklemeden önce potansiyel MAF sorunlarının neredeyse onda dokuzunu yakalar. Bu yüzden günümüzde sürüş karakteristiğiyle ilgili sorunları teşhis etmeye çalışan herkes için bu yöntem neredeyse vazgeçilmezdir.
