Günlük Kullanım İçin Otomobil Pencere Düzenleyici Motorunda Dikkat Edilmesi Gerekenler

Bir Otomobil Cam Düzenleyici Motorunun Çalışma Prensibi: Temel İşlev ve Kritik Bileşenler

Otomobil cam düzenleyici motorunun modern elektrikli cam sistemlerindeki rolü

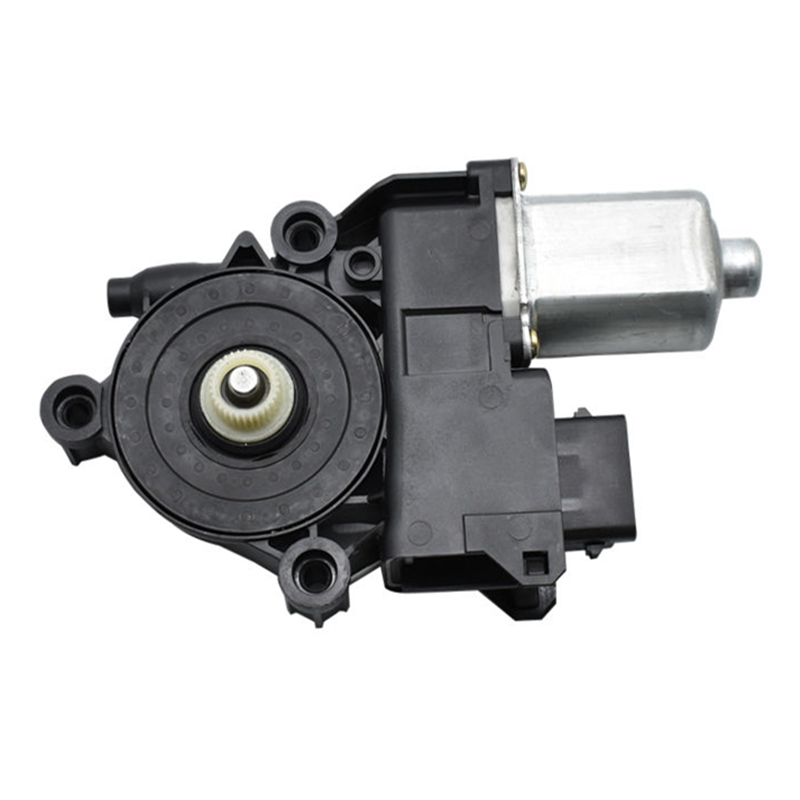

Yolcu araçlarındaki cam düzenleyici motoru, elektriği alır ve camların düzgün bir şekilde aşağıya ve yukarıya hareket etmesini sağlayan mekanik harekete dönüştürür. Araç içindeki biri iç kısımdaki anahtara bastığında bu küçük doğru akım (DC) motoru, camı kaldıran veya indiren parçaları harekete geçirir. Otomobil üreticileri, bu motorları günlük kullanımın tüm çeşitlerine dayanacak şekilde tasarlar. Şehir içi trafiğinde araçların sürekli durup kalkması ve dolayısıyla cam mekanizmasının tekrar tekrar devreye girmesi ve çıkması durumunu düşünün. Bu motorlar, arızalanmadan en az 50.000 işlemi tamamlayabilmelidir; bu nedenle üreticiler, dayanıklılık testlerine büyük önem verir.

Ana mekanik ve elektriksel bileşenler: motor, dişli sistemi, bağlantı elemanı ve kontrol arayüzü

Dört entegre alt sistem, verimli performansı sağlar:

• Motor : Tork üretmek için bakır sarımlı armatürler ve kalıcı mıknatıslar kullanır.
• Dişli grubu : Güçlendirilmiş polimer dişliler, dönme hızını azaltırken kuvveti artırır.
• Bağlantı makas veya kablo mekanizmaları, dönel hareketi dikey pencere hareketine dönüştürür.
• Kontrol arayüzü i̇şlemciler, girişleri değiştirir ve anti-sıkıştırma tersine çevirme gibi güvenlik protokolleri yönetir.

Isıl dayanıklılık kritik öneme sahiptir; motorlar, yaz aylarında kabin sıcaklıklarının 185 °F (85 °C)’ye ulaşması durumunda performans kaybı yaşamadan bu sıcaklıklara dayanabilmelidir. Bakır sarımlar ve gelişmiş ısı dağıtım teknolojisi, günlük kullanılan araçların %80’inde motorun ömrünü 10 yılı aşkın süreye uzatır.

Günlük Kullanım İçin Dayanıklılık Temelleri: Isıl Dayanıklılık, Yük Döngüleri ve Malzeme Kalitesi

Neden OEM-standardı bakır sarımlar ve güçlendirilmiş polimer dişliler, stop-start trafiğinde 50.000’den fazla çevrim sağlar?

OEM spesifikasyonlarına uygun bakır sarımlar, alternatiflere kıyasla daha iyi elektriksel iletkenlik sağlar ve ısıya çok daha dayanıklıdır; bu da enerji kaybının azalmasına ve birçok işlem sonrasında fazla ısı birikimine engel olur. Polimer dişliler, mekanik stresi karşılayacak şekilde takviye edilmiştir ve gün boyu sürekli kullanılsa bile kolayca aşınmaz. Bu durum, dişlilerin kırılması veya motorların tamamen yanması gibi sorunların önlenmesine yardımcı olur. Bu şekilde üretilen motorlar genellikle 50 bin çevrimin çok üzerinde ömür sunar; bu da insanların pencere ayarlarını sürekli yaptığı otomobillerde güvenilir performans için üreticiler tarafından temel bir gereksinim olarak kabul edilir. Hepimiz, bu bileşenlere ekstra yük bindiren dur-kalk trafik durumlarını yaşamışızdır; ancak yüksek kaliteli malzemeler, birkaç yıl boyunca büyük sorunlar yaşanmadan sorunsuz çalışmayı sağlar.

Gerçek dünya koşullarında termal yönetim: yaz sıcaklığı etkisi, sık kullanım ve çalışma döngüsü sınırlamaları

İyi bir termal yönetim, araçlar yazın güneşte dururken motorları aşırı ısınmadan korur; bu durum kabin sıcaklığını bazen 60 °C’yi aşacak şekilde artırabilir. Sürücüler, araçlarını saatlerce doğrudan güneş ışığı altında park ettikten sonra bu durumu çok iyi bilirler. Trafikte sıkışıp kalındığında pencerelerin sürekli açılması ve kapatılması, aracın içine aslında ekstra ısı yayar ve çeşitli parçalara stres uygular. Bu nedenle üreticiler, işlemler arasında kısa molalar zorunlu kılan çalışma döngüsü sınırlamalarını sistemlere entegre eder; böylece bileşenler tekrar çalışmaya başlamadan önce soğuma süresi kazanır. Bu soğutma aralıkları, yalıtım arızaları gibi sorunların önlenmesine yardımcı olur. Bu sistemlerde kullanılan malzemeler için, yüksek sıcaklıklara maruz kaldıklarında bozulmadan dayanabilen maddelere ihtiyaç duyulur. Gelişmiş polimerler burada mükemmel bir performans sergiler çünkü uzun süre yoğun ısıya maruz kalsalar bile özelliklerini korurlar. Bu da, bir kişinin otoyollarda ülke çapında seyahat etmesi ya da sistem sürekli zorlanan günlük dur-kalk şehir trafiğiyle başa çıkması durumunda daha uzun ömürlü ekipmanlar ve daha iyi performans anlamına gelir.

Araç Özel Uyumluluk: Fiziksel Uygunluluğun Ötesinde Elektriksel ve Protokol Uyumu

Sorunsuz entegrasyon için darbe genişliği modülasyonu (PWM) sinyallerini ve konum geri bildirimini eşleştirme

Günümüz otomobillerindeki cam düzenleyici motorları, hem hızı hem de torku etkili bir şekilde yönetmek için oldukça hassas darbe genişliği modülasyonu (PWM) sinyallerine dayanır. Motorun ürettiği PWM frekansı ile gövde kontrol modülü'nün (BCM) beklediği frekans arasında bir uyumsuzluk olduğunda sorunlar oldukça hızlı bir şekilde ortaya çıkar. Camların düzensiz hareket etmesinden, tamamen hareketsiz kalmasına kadar çeşitli sorunlarla karşılaşmışızdır. Konum geri bildiriminin doğru şekilde sağlanmasının da büyük önemi vardır. Bu sensörler, aracın tasarımında öngörülen direnç değerleriyle uyumlu olmalıdır; genellikle bu değerler 0,5 ila 5 kiloohm aralığındadır. Örneğin Avrupa lüks otomobillerini ele alalım: Bunların çoğu, devir başına üç darbe üreten Hall etkisi sensörlerine özel olarak ihtiyaç duyar. Yerli modeller ise genellikle potansiyometre tabanlı sistemleri tercih eder. Bu sistemler üzerinde çalışan teknisyenler, ileride sinir bozucu teşhis sorunlarına yol açabileceğinden, her zaman üretici spesifikasyonlarını dikkatlice kontrol etmelidir.

Son model binek otomobiller için CAN veri yolu hazırlığı ve montaj geometrisi hususları

2018 sonrası araçlar, cam kontrolü için giderek daha fazla CAN veri yolu (Controller Area Network) protokolleri kullanmaktadır. CAN veri yolu mesajlarını yorumlayamayan uyumsuz motorlar, U0155 gibi arıza kodlarına (kapı modülü ile iletişim kaybı) neden olur. Fiziksel uyumluluk, cıvata desenlerini aşar:

• Şanzıman yönü, kapı çarpma direklerinden temiz geçmelidir
• Motor mil yüksekliğinde 2 mm’den fazla sapma, kablo hizalamasının bozulmasına yol açabilir
• Bağlantı elemanı contaları, orijinal ekipman üreticisi (OEM) tarafından belirlenen IP6K9K su geçirmezlik dereceleriyle uyumlu olmalıdır

Öncü üreticiler, elektriksel protokol uyumsuzluklarından kaynaklanan garanti taleplerinin %42’sini önleyebilmek amacıyla 300’den fazla araç varyantını doğrular (Otomotiv Elektronik Konseyi, 2023).

Binek otomobil cam düzenleyici motorunun güvenlik uyumluluğu ve gerçek dünya koşullarında sıkışmaya karşı koruma performansı

ECE R118 ve FMVSS 118 gereksinimleri: algılama eşikleri, ters yönlü hareket süresi ve sensör kalibrasyonu

Yolcu araçlarındaki cam kaldırma motorları, sürücüleri ve yolcuları yaralanmalardan korumak için ECE R118 ve FMVSS 118 standartları gibi katı uluslararası güvenlik kurallarına uymak zorundadır. Bu düzenlemeler, camın yukarı doğru hareketini 100 ila 200 Newton değerini aşan bir dirençle karşılaştığında durduracak şekilde belirli kuvvet sınırları belirler; ayrıca sistemin, yoluna bir engel çıktığını tespit ettikten sonra iki saniye içinde yön değiştirmesini de gerektirir. Sensörlerin kalibrasyonu bu bağlamda kritik bir rol oynar ve motorun, eksi 40 derece Celsius’tan artı 85 derece Celsius’a kadar uzanan aşırı sıcaklık aralıklarında bile güvenilir şekilde yanıt vermesini sağlar. Sıkıştırma korumasının doğru çalışmasını sağlamak için hata oranları %5’in altında tutulmalıdır. Alan raporlarına göre, sistemler doğru şekilde kalibre edildiğinde bu yönergelere uyulmayan sistemlere kıyasla sıkıştırma olaylarında yaklaşık %92’lik bir azalma gözlenmektedir. Otomobil üreticileri, ürünlerini gerçek sürüş koşullarını simüle etmek amacıyla 15.000’den fazla döngü içeren kapsamlı testlere tabi tutar; bu testler arasında donmuş conta nedeniyle camların takılması veya beklenmedik engellerin yoluna çıkması gibi durumlar da yer alır.
