Da 130T a 650T di iniezione: capacità spiegata per gli acquirenti

Risposta rapida: La forza di chiusura delle macchine per stampaggio a iniezione varia approssimativamente da 130 tonnellate (coperchi valvole per piccoli motori a quattro cilindri) a 650 tonnellate (coperchi per grandi motori V6/V8, gruppi integrati, sottocarter) . La tonnellata richiesta aumenta proporzionalmente alla superficie proiettata del pezzo moltiplicata per la pressione di iniezione , con un margine di sicurezza. Un coperchio valvole di piccole dimensioni realizzato in uno stampo monocava richiede tipicamente 130–200T, mentre uno stampo multicava o un coperchio per motore V8 di grande cilindrata può richiedere 500–650T. Ranmi dispone di oltre 10 macchine che coprono l’intero intervallo di tonnellate.

Come viene calcolata la tonnellata

La forza di chiusura richiesta impedisce l'apertura dello stampo durante l'iniezione ad alta pressione. La formula di base:

Forza di chiusura (tonnellate) = Area proiettata (cm²) × Pressione di iniezione (bar) × Fattore di sicurezza / 1000

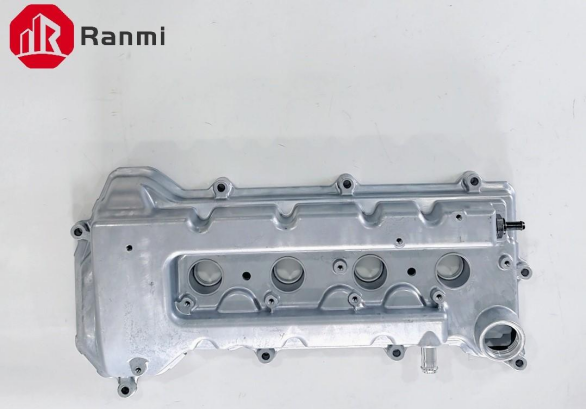

Per un tipico coperchio valvole a 4 cilindri:

• Area proiettata: 350 cm²
• Pressione di iniezione: 600 bar (valore tipico per il nylon caricato con vetro)
• Fattore di sicurezza: 1,2
• Forza di chiusura richiesta ≈ 252 tonnellate  → utilizzare una macchina da 250–300 t

Per un coperchio valvole V6 con supporti integrati per bobine d'accensione:

• Area proiettata: 580 cm²
• Pressione di iniezione: 700 bar
• Coefficiente di sicurezza: 1,3
• Forza di chiusura richiesta ≈ 528 tonnellate  → utilizzare una macchina da 550–650 t

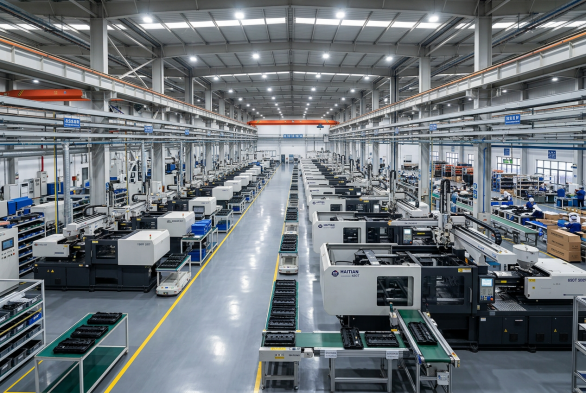

Mappa della capacità (in tonnellate) delle macchine presso Ranmi

Perché è importante per gli acquirenti

Una fabbrica limitata a macchine da 130–200T non è in grado di produrre coperture più grandi: rifiuterà l’SKU oppure tenterà di realizzarlo su attrezzature di capacità inferiore, causando:

• Bava sulla linea di divisione (apertura dello stampo durante l’iniezione)
• ## Colpi Corti negli angoli più distanti della cavità
• Dimensioni non uniformi tra un effetto e l'altro
• Usura prematura dello stampo

Quando si seleziona un fornitore per l’intero parco veicoli, assicurarsi che disponga di una gamma di macchine in grado di gestire tutti gli SKU richiesti. L’investimento di Anhui Runming in attrezzature da 130T a 650T garantisce la copertura completa dei coperchi della serie coreana kappa di piccole dimensioni fino agli insiemi V6 per Audi/BMW.

Considerazioni relative alle stampi multicavità

Uno stampo multicavità (4 cavità dello stesso componente) richiede una forza di chiusura pari a 4 volte quella necessaria per una singola cavità. È così che vengono prodotti in modo economico i componenti ad alto volume (Hyundai Sonata 2.4, Toyota Camry 2.5):

• Macchina monocabità da 280T: 1.500 pezzi/giorno
• Macchina a 4 cavità da 650T: 5.500 pezzi/giorno (costo unitario più basso per macchina)

Gli stampi multicavità comportano un investimento iniziale più elevato per lo stampo (USD 200.000–500.000), ma un costo unitario inferiore. Tale soluzione è giustificata per volumi superiori a 100.000 unità/anno per ogni SKU.

Cosa verificare durante l’audit di un fornitore

Durante la visita in una fabbrica di stampaggio a iniezione, verificare:

• Elenco delle macchine con numeri di serie e capacità in tonnellate  — una fabbrica reale documenta ciascuna macchina
• Inventario degli stampi per SKU  — gli stampi sono organizzati in un magazzino attrezzature ben gestito
• Registri dei tempi di ciclo  — i registri produttivi mostrano tempi di ciclo costanti
• Schede dei parametri di processo  — ogni SKU ha un profilo di iniezione definito (curve di pressione, velocità e temperatura)
• Metriche OEE  — l'Efficienza Complessiva delle Attrezzature viene monitorata

L'impianto di Ranmi supera tutti e cinque i controlli previsti dall'audit IATF 16949.

Domande frequenti

Q1: Una macchina da 130 T può teoricamente produrre un coperchio per V6 riducendo la pressione? No — la riduzione della pressione causa un riempimento incompleto. La macchina non può superare la forza di chiusura nominale senza correre il rischio di danneggiarsi. La scelta della tonnellata è vincolante.

Q2: Quanto durano le macchine ad iniezione? Le moderne macchine ad iniezione idrauliche durano 15–25 anni con una corretta manutenzione. Le macchine elettriche (più efficienti dal punto di vista energetico) durano tipicamente 12–20 anni.

Q3: Come influisce la tonnellata della macchina sui tempi di consegna? Per i prodotti ad alto volume, le macchine dedicate funzionano ininterrottamente e presentano tempi di consegna minimi. Per gli SKU specializzati a basso volume, la programmazione della disponibilità della macchina aggiunge 5–15 giorni. Confermare sempre i tempi di produzione nella fase di preventivo.
