التسلسل الصحيح لشَدّ مسامير غطاء الصمامات: النمط وقيم العزم

يتبع ترتيب شد براغي غطاء الصمام نمطاً مركزياً يبدأ من المنتصف وينتشر نحو الخارج، وتتراوح قيم العزم عادةً بين ٨–١٢ نيوتن.متر للأغطية البلاستيكية و١٠–١٥ نيوتن.متر للأغطية الألومنيوم. ويمنع الالتزام بهذا الترتيب تشوه الحشية وتشقق موضع البرغي وتسرب الزيت البطيء على الحواف، الذي يشكّل الغالبية العظمى من حالات إعادة تركيب غطاء الصمام. وما يبدو إجراءً بسيطاً لشد البراغي هو في الواقع حدث ضغط خاضع للتحكم، ويجب أن يوزّع حمل الشد بالتساوي عبر الحافة التي قد تمتد لأكثر من ٥٠٠ ملم.

النمط الصحيح بسيطٌ لكنَّه غالبًا ما يُهمَل. ابدأ بالبراغي المركزية الأقرب إلى أغطية محمل عمود الكامات — وهي أصلب النقاط هيكليًّا على الغطاء. ثم انتقل إلى البرغي المقابل قطريًّا، وكرِّر التناوب للخارج بترتيب لولبي أو متقاطع، مع الانتهاء عند الزوايا في النهاية. أنجز أول تمريرة عند ٥٠٪ من عزم الشد المستهدف، وتأكد من استواء الغطاء وعدم انضغاط أي جزء من مادة الحشوة، ثم كرِّر التسلسل الكامل عند ١٠٠٪ من عزم الشد المستهدف. وفي الأغطية التي تحتوي على ١٢ برغيًا أو أكثر (وهو أمرٌ شائع في المحركات ذات ٦ و٨ أسطوانات)، فإن اتِّباع منهجية ثلاث تمريرات — ٣٣٪، ٦٦٪، ١٠٠٪ — يقلِّل تشوه الحافة بشكل أكبر. واستخدم دائمًا مفتاح عزم شد معايَرٍ، ويُفضَّل أن يكون من النوع القافز أو الرقمي، ومعاييرته خلال الأشهر الاثني عشر الماضية بدقة ±٤٪.

تختلف قيم العزم الخاصة بكل مادة لأن سلوك حمل التثبيت يختلف اختلافًا كبيرًا باختلاف المادة الأساسية. وتتطلب الغطاءات البلاستيكية والمصنوعة من المواد المركبة (مثل بولي أميد ٦٦ مع ألياف زجاجية بنسبة ٣٠٪) عزمًا أوليًّا يتراوح بين ٤ و٥ نيوتن·متر، وعزمًا نهائيًّا يتراوح بين ٨ و١٢ نيوتن·متر؛ إذ يؤدي تجاوز العزم النهائي لقيمة ١٢ نيوتن·متر إلى تدمير حدّ التحميل الانضغاطي في مكان تثبيت البرغي وقد يؤدي إلى تشقق الحافة. أما الغطاءات المصنوعة من الألومنيوم المصبوب، فتتحمل عزمًا أوليًّا يتراوح بين ٥ و٧ نيوتن·متر، وعزمًا نهائيًّا يتراوح بين ١٠ و١٥ نيوتن·متر، لأن المعدن يوزّع الحمل دون تشويه. وبالنسبة للغطاءات المصنوعة من الفولاذ المدرفل بالضغط البارد، والتي تُستخدم عادةً في محركات V8 المحلية القديمة، فإن العزم الأولي يكون أقل، أي بين ٣ و٤ نيوتن·متر، والعزم النهائي بين ٧ و١٠ نيوتن·متر، لأن الحافة الرقيقة تتشوّه بسهولة تحت تأثير قوة التثبيت العالية. وللتذكير، فإن العزم النهائي الموصى به لغطاء محرك تويوتا ١ZZ-FE البلاستيكي هو ٨ نيوتن·متر، ولغطاء محرك فولكس فاجن EA888 الألومنيومي هو ١٠ نيوتن·متر، ولغطاء محرك فورد مودولار المصنوع من الفولاذ المدرفل هو ٨ نيوتن·متر؛ لذا يجب دائمًا التحقق من الدليل الفني الخاص بالشركة المصنعة الأصلية قبل الاعتماد على أي قيمة افتراضية.

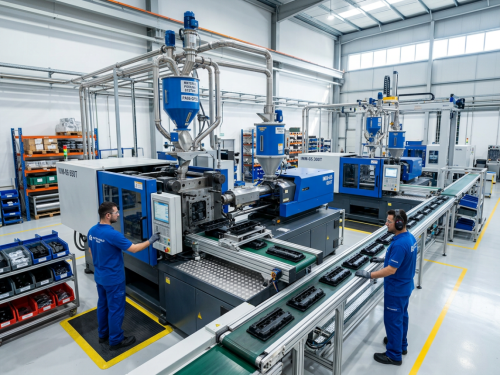

هندسة بولت بوس تُركِّز على التصنيع الدقيق للأغطية البلاستيكية. وفي منشأتنا، نُشكِّل بولت بوس باستخدام محدِّدات ضغط مدمجة من النحاس أو الفولاذ، والتي تمنع سحق البلاستيك تحت دورات العزم المتكررة. ويتم التحكم في ارتفاع المحدِّد بدقة ±٠٫٠٥ مم؛ لأن محدِّدًا يزيد ارتفاعه عن القيمة المطلوبة بمقدار ٠٫١ مم يُحدث فجوة سابقة للشد ويؤدي إلى تسرب الزيت، بينما يسمح محدِّدٌ أقل ارتفاعًا بمقدار ٠٫١ مم بالتشوه التدريجي للبلاستيك خلال دورات التغير الحراري. وتُدار آلات الحقن لدينا ذات السعات من ١٣٠ طنًّا إلى ٦٥٠ طنًّا بتغذية مركزية وضغط ثابت مضبوط أثناء المرحلة النهائية من الحقن، لضمان ثبات هندسة بولت بوس عبر إنتاج سنوي يبلغ مليون وحدة. أما براءة الاختراع الخاصة بغطاء الصمام التي يملكها فريقنا الهندسي، فهي تتناول تحديدًا توزيع حمل التثبيت عبر الأجزاء الطويلة من الحواف، وذلك باستخدام هندسة الأضلاع لنقل الحمل إلى بولت بوس دون أن يؤدي ذلك إلى انضغاط الغasket.

فخٌّ واقعيٌّ: يُغيِّر فنيٌّ غطاء صمام محرك هوندا كيه ٢٤، ويعمل من طرفٍ إلى الطرف الآخر في خطٍّ مستقيم، ويُشدُّ كل برغيٍّ بالكامل قبل الانتقال إلى البرغي التالي. والنتيجة هي انحناءٌ طفيفٌ في الغطاء، وانضغاطٌ في الحشية عند الزاوية البعيدة، وتسربٌ بعد ٥٠٠ ميل. أما الطريقة الصحيحة فهي البدء من المركز ثم التوسع حلزونيًّا نحو الخارج، مع إجراء دورتين من الشد. وهذا كان سيمنع هذه المشكلة. ومن الأخطاء الشائعة الأخرى إعادة استخدام البراغي التي سبق شدها بقوةٍ زائدةٍ والتي تظهر عليها علاماتٌ مرئيَّةٌ على امتداد الخيوط؛ فهذه البراغي تُعطي قراءةً صحيحةً على مفتاح العزم، لكنها توفر فقط ٦٠–٧٠٪ من قوة التثبيت المحدَّدة.

المفاهيم الخاطئة في القطاع التي يجب تصحيحها: (١) «كلما زادت الشدة، كان ذلك أفضل» — فزيادة العزم بشكل مفرط تُسبب تشقُّقًا في دعائم البلاستيك وتَسْحَقُ الحشوات، ما يؤدي إلى التسرب خلال دورات الحرارة. (٢) «يمكنك تقدير القيمة بالعين إذا كانت لديك خبرة» — فخطأ التقدير البشري للعزم يتراوح بين ٢٥٪ و٤٠٪ عند البراغي الصغيرة. (٣) «جميع البراغي على الغطاء تتطلب نفس قيمة العزم» — فالبراغي ذات النوع المسماري أو البراغي العابرة التي تخترق قنوات الزيت غالبًا ما تحدِّد قيم عزم مختلفة. (٤) «بعد تطبيق العزم، لا داعي لمتابعتها» — فكثير من الشركات المصنِّعة للمعدات الأصلية توصي بإعادة فحص العزم عند أول تغيير لزيت المحرك بعد استبدال الحشوة.

الأسئلة الشائعة:

الأسئلة المتكررة: س: هل ينبغي استخدام مانع التسرب الخيطي على براغي غطاء الصمامات؟ ج: نعم، لكن فقط على البراغي التي تخترق قنوات المبرِّد أو زيت المحرك، وهي عادةً ما تكون موضَّحة في دليل الخدمة. أما البراغي القياسية الواقعة على المحيط الخارجي فتثبَّت في دعائم عمياء ولا تحتاج إلى مانع تسرب. واستخدام مادة تثبيت الخيوط على براغي المحيط الخارجي قد يمنع تطبيق حمل التثبيت المناسب ويُعقِّد الصيانة المستقبلية.

الأسئلة الشائعة: س: هل يمكنني إعادة استخدام براغي غطاء الصمامات؟ ج: نعم، بالنسبة للبراغي القياسية، ما لم تحدد الشركة المصنعة الأصلية (OEM) أن التصميم يعتمد على عزم شد قابل للانحناء (TTY)، وهو أمر شائع في بعض تطبيقات فولكس فاجن/أودي. افحص البرغي بتدويره على سطح مستوٍ للبحث عن أي تمدد — أي اهتزاز أثناء التدوير يدل على حدوث انحناء. استبدل البراغي التي تضررت خيوطها أو تعرضت للتآكل عند الرأس.

الأسئلة الشائعة: س: ماذا أفعل إذا لم أكن أمتلك مفتاح عزم شد؟ ج: لا تكمل العملية إطلاقًا. لا يمكن تقدير عزم شد البراغي الصغيرة بدقة باستخدام اليد فقط، وستؤدي قلة العزم إلى تسريبات، بينما سيؤدي زيادة العزم إلى تشققات — وهذا أمر مضمون. ويبلغ سعر مفتاح عزم شد بسيط من النوع النقرّي ضمن نطاق ٢–٢٠ نيوتن·متر أقل من ٥٠ دولارًا أمريكيًّا، وسيُعوِّض ثمنه منذ أول عملية صيانة.

الأسئلة الشائعة: س: كيف أعرف ما إذا كان مفتاح عزم الشد الخاص بي دقيقًا؟ ج: قم بمعايرته سنويًّا أو بعد أي سقوط. ويمكنك إجراء فحص سريع في الموقع: شد برغي بعزم ١٠ نيوتن·متر باستخدام مفتاحك، ثم تحقق من القيمة باستخدام مفتاح عزم شد آخر مختلف العلامة التجارية. وإذا تجاوز الفرق ١٠٪، فهذا يعني أن أحد المفتاحين على الأقل يحتاج إلى إعادة معايرة.

الأسئلة الشائعة: س: لماذا تدور المسمار بحرية دون الوصول إلى العزم المطلوب؟ ج: لقد تآكلت خيوط موضع المسمار، وعادةً ما يحدث ذلك بسبب تطبيق عزم دوران زائد سابق أو التآكل. وفي الأغطية البلاستيكية ذات الإدخالات النحاسية، قد تدور الإدخالات النحاسية داخل المادة البلاستيكية. يجب استبدال الغطاء؛ إذ إن إصلاح الخيوط في مواضع المسمارات الإنشائية غير موثوقٍ به في التطبيقات المغلقة.
