متطلبات غطاء الصمامات للمحركات ذات الحقن المباشر (GDI)

لقد غيّرت تكنولوجيا حقن البنزين المباشر (GDI) بصفة جذرية بيئة التشغيل داخل حُجرات المحركات الحديثة، وببساطةٍ لا تستطيع أغطية الصمامات المصمَّمة قبل عقدٍ واحدٍ فقط أن تتحمّل الضغوط ودرجات الحرارة وأحمال البخار التي تولّدها محركات GDI. وفي شركة نانسن أوتو، قضّى فريق هندستنا الحاصل على شهادة IATF 16949 ما يقارب خمس سنوات في التحقّق من تصاميم أغطية الصمامات الخاصة بمحركات GDI لمنصّاتٍ مثل محرك تويوتا 8AR-FTS سعة ٢٫٠ لتر توربو، ومحرك هيونداي/كيا ثيتا الثاني GDI، وعائلة محركات فولكس فاجن/أودي EA888. والدروس التي استخلصناها خلال أكثر من ١٠٠٠ ساعة من الاختبارات تحت درجات حرارة مرتفعة، وآلاف الدورات لاختبار إحكام الهواء، تشير إلى أن أغطية محركات GDI تشكّل فئةً منتجيةً مختلفة تمامًا — ليست مجرد أجزاء لحقن السحب (PFI) معدلة بشكل طفيف.

العامل الأول هو الحمل الحراري. فمحركات الحقن في غرفة الاحتراق (PFI) تتعرض عادةً غطاء الصمامات لدرجات حرارة مستمرة تبلغ حوالي ١٠٥–١١٥ درجة مئوية. أما محركات الحقن المباشر للبنزين (GDI)، فهي بسبب نسب الضغط الأعلى (وقد أصبحت النسب بين ١١,٥:١ و١٣,٠:١ شائعة الآن)، واحتراق الوقود بخليط أخف، والأنواع المزودة بشواحن توربينية التي تعيد حرارة أنبوب العادم عبر الرأس، فإنها تتسبب عادةً في ارتفاع درجة حرارة الغطاء إلى ما بين ١٣٠ و١٤٠ درجة مئوية، مع قمم حرارية تتجاوز ١٥٠ درجة مئوية بعد إيقاف المحرك. ولهذا السبب يحدد نانسن مادة PA66-GF30 كحد أدنى، ومادتي PA66-GF35 أو PPA-GF40 للتطبيقات الخاصة بمحركات GDI المزودة بشواحن توربينية، حيث يجب أن تبقى درجة الحرارة أثناء التشغيل المستمر أقل من درجة الانحناء الحراري (HDT) للمادة.

العامل الثاني هو حجم الغاز المتسرب. يُنتج احتراق الوقود المباشر في غرفة الاحتراق (GDI) غازًا متسربًا بنسبة ٣٠–٤٠٪ أكثر من محرك الحقن التقليدي في manifold (PFI) مماثل، ويحمل هذا الغاز تركيزات أعلى من الوقود غير المحترق وبخار الماء والجسيمات الكربونية. وستمتلئ غرفة نظام التهوية الإيجابي للكرتير (PCV) ذات الحاجز الواحد، المصممة لعصر الحقن التقليدي، وتسمح بمرور ضباب الزيت الخام إلى مدخل الهواء بعد قطع مسافة تتراوح بين ٤٠٬٠٠٠ و٦٠٬٠٠٠ كيلومتر، ما يسهم في مشكلة تراكم الرواسب الكربونية على صمامات مدخل الهواء الخاصة بمحركات GDI، وهي مشكلة موثَّقة جيدًا. أما تصميم نانسن الحاصل على براءة اختراع والمكوَّن من مراحل متعددة من الحواجز (والذي تملك براءة اختراعه شركة أنهوِي رونمينغ لأجزاء السيارات المحدودة)، فيعتمد على مبدأ الاصطدام المتعرج ثم شبكة دمج، بهدف خفض كمية الزيت المنقولة إلى أقل من ٣ غرام/ساعة عند سرعة دوران تبلغ ٦٬٠٠٠ دورة في الدقيقة — وهي مواصفة نتحقق منها على كل أداة جديدة.

عند المقارنة جنباً إلى جنب، تُصنَّف أغطية نظام الحقن المباشر في الخط (PFI) عادةً لتحمل درجة حرارة مستمرة تبلغ ١١٠ درجة مئوية، وتدفق غاز عكسي ابتدائي (blowby) قياسي، وضغط إغلاق للختم يبلغ ٠٫٥ بار، وصمام التحكم في الضغط الإيجابي (PCV) من مرحلة واحدة، وتسامح في الاستواء لا يتجاوز ٠٫٥ مم. أما أغطية نظام الحقن المباشر في غرفة الاحتراق (GDI)، فيجب أن تتحمل درجة حرارة مستمرة تبلغ ١٣٥ درجة مئوية، وتدفقاً عكسياً أعلى بنسبة ٣٠–٤٠٪، وضغطاً للإغلاق يبلغ ٠٫٨ بار أو أكثر تحت ظروف التوربين (boost)، وصمام تحكم في الضغط الإيجابي متعدد المراحل، وتسامحاً في الاستواء لا يتجاوز ٠٫٣ مم أو أفضل عبر حافة الجلدة (gasket rail). ومن أخطاء القطاع الشائعة إعادة استخدام قالب مخصص لأنظمة PFI مع مجرد ترقية المادة المستخدمة فيه — فهذا يتطلب بالضرورة إعادة تصميم هندسة قناة الجلدة، والانتقالات بين الدعامات (bosses) وحافة الجلدة، وتوجيه فتحات التهوية، وإلا فإن القطعة ستتسرب خلال دورة اختبار حرارية واحدة.

حالة واقعية: في عام ٢٠٢٣، طلب منَّا موزِّع مستقلّ أن نُعيد هندسة غطاء محرك هيونداي ثيتا ٢٫٤ جي دي آي الذي بدأ يفشل بعد قطعه ٤٠٬٠٠٠ كيلومتر في خدمة الأساطيل بأمريكا الشمالية. وأظهر التفكيك أن الحاجز الأصلي المصنَّع من قِبل الشركة المصنِّعة قد تشقَّق عند خط اللحام بسبب الإجهاد الحراري المتكرِّر. أمَّا التصميم الجديد الذي أعددناه، فقد نقل خط اللحام ٨ ملم نحو الخارج، وزاد سماكة الأضلاع من ١٫٨ ملم إلى ٢٫٥ ملم، واستبدل المادة ببولي أميد ٦٦ مع ٣٥٪ من ألياف الزجاج (PA66-GF35). وبعد إخضاع القطعة لاختبارات استمرت ١٢٠٠ ساعة عند درجة حرارة ١٣٥ مئوية، بالإضافة إلى ٥٠٠ ساعة من الاهتزاز وفق بروتوكول الشركة المصنِّعة، لم تظهر أي شقوق فيها، ومعدل التسرب كان أقل من ٠٫٣ سم³/دقيقة عند ضغط ٠٫٣ بار. وتُرسَل هذه القطعة الآن إلى ١٢ دولة.

تصحيح لمفهوم خاطئ شائع: يفترض العديد من المشترين أن أي غطاء صمام مكوَّن من مواد مركَّبة يكون «جاهزًا لتقنية الجي دي آي» ما دام ملف البيانات الخاص بالمادة يشير إلى ارتفاع درجة حرارة الانحراف الحراري. لكن درجة حرارة الانحراف الحراري وحدها لا تكفي. فما يهم حقًّا هو اتجاه ألياف الزجاج على طول الحافة المختومة، وحجم غرفة صمام التحكم بالضغط الإيجابي (PCV) بالنسبة إلى سعة المحرك (ونستهدف نسبة تتراوح بين ٠٫٨٪ و١٫٢٪ من الحجم الكلي للمكبس)، ونسبة الخشونة السطحية (Ra) للأخدود المخصَّص للإطار المطاطي بحيث تكون أقل من ١٫٦ ميكرومتر.

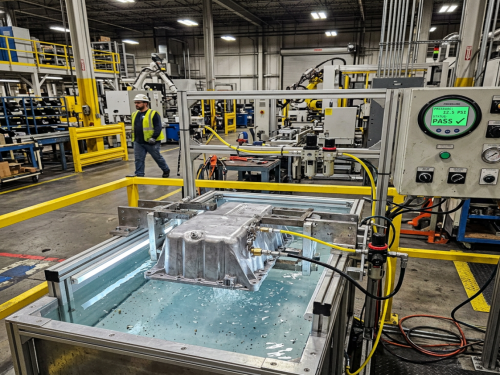

تُحقِّق شركة نانسن أوتو كل تصميم مخصَّص لأنظمة الحقن المباشر للبنزين (GDI) في منشأتنا الواقعة في مقاطعة سي بمقاطعة آنهوي، والبالغ مساحتها ٢٦٦٦٦ مترًا مربعًا، وذلك باستخدام اختبارات إحكام الهواء بحساسية تصل إلى ٠٫١ سم³/دقيقة، وأجهزة التعتيق عند درجات الحرارة العالية التي تعمل لأكثر من ١٠٠٠ ساعة عند درجة حرارة ١٣٥ مئوية، واختبارات رش الملح لتقييم متانة الأجزاء المُدمَجة والمسمار، واختبارات الاهتزاز وفق بروتوكولات الشركات المصنِّعة الأصلية. وبما أن لدينا أكثر من ١٥٠ نموذجًا من غطاء الصمامات يغطي منصات شركات تويوتا وهيونداي/كيا وفولكس فاجن/أودي ونيسان وهوندا وجينيرال موتورز الخاصة بأنظمة الحقن المباشر للبنزين (GDI)، ونمو سنوي بنسبة تزيد على ٣٠٪ مع شحنات تصل إلى أكثر من ٨٠ دولة، فإن فريق هندستنا يقوم عادةً بمقارنة أداء أغطية الصمامات الخاصة بأنظمة الحقن المباشر للبنزين (GDI) مع النماذج الأصلية الصادرة عن الشركات المصنِّعة قبل إطلاق القوالب.

الأسئلة الشائعة:

الأسئلة الشائعة: س: هل يمكن استخدام غطاء صمامات نظام الحقن غير المباشر للبنزين (PFI) على محرك يعمل بنظام الحقن المباشر للبنزين (GDI)؟ ج: لا يُوصى بذلك. فغطاء الصمامات الخاص بأنظمة الحقن غير المباشر للبنزين (PFI) يفتقر إلى درجة مقاومة الحرارة المناسبة، والتجزئة المتعددة المراحل لحاجز نظام التهوية الإيجابي للكرتر (PCV)، والهندسة المعزَّزة للإغلاق اللازمة للتعامل مع ظروف أنظمة الحقن المباشر للبنزين (GDI). وتُظهر البيانات الميدانية أن غطاء الصمامات المصمَّم لأنظمة الحقن غير المباشر للبنزين (PFI) عند تركيبه على محركات أنظمة الحقن المباشر للبنزين (GDI) يفشل عادةً بسبب التشوه أو غمر نظام التهوية الإيجابي للكرتر (PCV) بعد قطع مسافة تتراوح بين ٣٠٠٠٠ و٦٠٠٠٠ كيلومتر.

الأسئلة الشائعة: س: ما الاختبارات التي تؤكد ملاءمة نظام الحقن المباشر للبنزين (GDI)؟ ج: مجموعة كاملة من عمليات التحقق: إحكام الهواء عند ضغط ٠٫٣ بار مع معيار النجاح/الفشل أقل من ٠٫٥ سم³/دقيقة، وتعرض درجة الحرارة العالية لمدة تزيد على ١٠٠٠ ساعة عند ١٣٥ درجة مئوية، ودورات الصدمة الحرارية من ناقص ٤٠ إلى موجب ١٥٠ درجة مئوية، والاهتزاز وفق ملف كثافة الطيف الاهتزازي (PSD) المحدد من قِبل الشركة المصنعة للمعدات الأصلية (OEM)، وقياس انتقال الزيت عند السرعة الدورانية المُحددة.

الأسئلة الشائعة: س: أي درجة من المواد يجب استخدامها في تطبيقات شواحن التربو لنظام الحقن المباشر للبنزين (GDI)؟ ج: بولي أميد ٦٦ مع ٣٥٪ ألياف زجاجية (PA66-GF35) أو بولي فثالاميد مع ٤٠٪ ألياف زجاجية (PPA-GF40) للتشغيل المستمر فوق ١٣٠ درجة مئوية. أما بالنسبة لأنظمة الحقن المباشر للبنزين (GDI) غير المزودة بشواحن تربو، فإن بولي أميد ٦٦ مع ٣٠٪ ألياف زجاجية (PA66-GF30) تكون عادةً كافية عند دمجه مع نمط دعائم قوي.

الأسئلة الشائعة: س: كيف يقلل التصميم الحاصل على براءة اختراع لحاجز نانسن من تراكم الكربون؟ ج: من خلال الحفاظ على معدل انتقال الزيت دون ٣ غرام/ساعة، يحد حاجزنا متعدد المراحل من بخار الزيت الذي يصل إلى أنبوب السحب وخلف صمامات السحب، مما يقلل بشكل ملحوظ من تراكم الرواسب الكربونية التي تعاني منها محركات الحقن المباشر للبنزين (GDI) التي تفتقر إلى غسل حقن المنفذ.
