Au sein d'une ligne de production par injection pour les couvercles de soupapes

Réponse rapide : La fabrication d'un couvercle de soupape moteur en plastique nécessite quatre étapes successives : (1) séchage des matières premières et alimentation centralisée , (2) moulage par injection sur une machine de 130 T à 650 T (adaptée à la taille de la pièce), (3) ébarbage automatisé et inspection visuelle , et (4) assemblage avec des inserts en cuivre, des joints d'huile et des joints d'étanchéité une installation moderne telle qu’Anhui Runming exploite simultanément plus de 10 machines d’injection, produisant plus de 3 000 couvercles de soupape par jour, soit un total annuel dépassant 1 million d’unités.

Étape 1 : Préparation de la matière première

Le nylon renforcé de fibres de verre (PA6-GF30 ou PA66-GF30) arrive sous forme de granulés. Étapes critiques de préparation :

• Séchage à 80–110 °C pendant 4–6 heures (le nylon absorbe l’humidité ambiante, ce qui provoque des lignes de soudure faibles si celle-ci n’est pas éliminée)
• Transport sous vide centralisé vers plusieurs machines d’injection (élimine les erreurs de manutention manuelle et la contamination par la poussière)
• Dosage de colorant en pâte concentrée pour le pigment noir carbone de marque

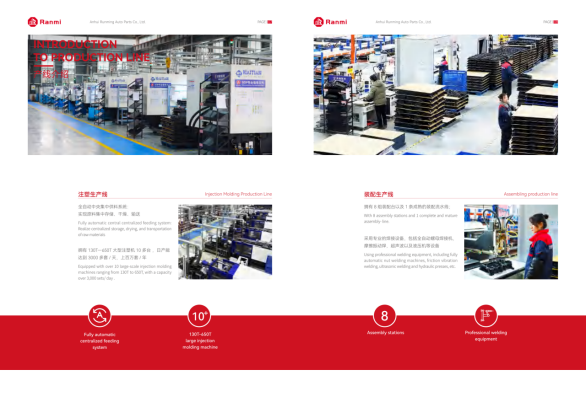

Anhui Runming utilise un système centralisé entièrement automatique d’alimentation qui stocke, sèche et achemine simultanément la matière première vers l’ensemble de ses 10+ machines d’injection, supprimant ainsi le séchage individuel par machine et réduisant les pertes de matière.

Étape 2 : Moulage par injection

Le moule (outillage) est l'élément le plus coûteux de la production — un moule multicavité pour couvercle de soupape coûte entre 80 000 et 250 000 USD à produire. Paramètres clés :

Ranmi exploite des machines d’injection allant de 130 T à 650 T, avec des tonnages inférieurs pour les couvercles compacts à 4 cylindres et des tonnages supérieurs pour les couvercles V6/V8 et les ensembles intégrés.

Étape 3 : Ébavurage, inspection visuelle et dimensionnelle

Après éjection du moule, les pièces subissent les opérations suivantes :

• Découpe de la bavure d’alimentation (sprue)  — séparation robotique automatique de la pièce depuis la nouille d’alimentation (gate)
• Inspection visuelle  — vérification manuelle des défauts tels que les remplissages incomplets, les brûlures, les dépressions (sink marks) et les lignes de soudure
• Inspection du premier exemplaire (FAI)  — mesures des premières pièces produites à chaque poste de travail, comparées au plan GD&T
• Contrôle statistique des procédés (SPC) par échantillonnage  — prélèvement d’un échantillon toutes les 30 minutes pour vérifier les cotes critiques

Étape 4 : Assemblage

Un couvercle de culasse nu n’est pas encore une pièce complète. Il nécessite :

• Installation de la douille en cuivre (limiteur de compression)  — appuyée dans les trous des boulons
• Installation d’inserts filetés en laiton  — chauffés et appuyés pour les moteurs nécessitant un engagement fileté métallique
• Enfoncement des joints à l’huile  — pour les joints de l’arbre à cames ou du raccord PCV
• Mise en place des joints  — préinstallés pour les kits prêts à monter
• Installation des joints des tubes des bougies d’allumage  — pour les conceptions à allumage direct

Ranmi exploite 8 postes de montage et 1 ligne d’assemblage complète équipée d’un matériel de soudage professionnel, notamment des machines à souder à écrous entièrement automatiques, des soudeuses par friction-vibration, des soudeuses ultrasoniques et des presses hydrauliques.

Étape 5 : Essais de qualité

Avant l’emballage, chaque couvercle de soupape subit les contrôles suivants :

• Essai d’étanchéité à l’air  — pressurisation à 0,2–0,4 bar pendant 30 secondes, mesure du débit de fuite
• Contrôle par image / vision  — caméra automatisée vérifiant les cotes clés
• Contrôle visuel final manuel  — défauts de surface, lisibilité du marquage

Des échantillons statistiques subissent en outre :

• Tests de pulvérisation saline (pour les composants en aluminium)
• Cyclage haute/basse température
• Vieillissement à haute température
• Essai de traction (machine universelle d’essai des matériaux)

Étape 6 : Emballage

• Marquage de la marque  — machines de gravure automatique appliquant le numéro OE, le code date et l’identifiant usine
• Emballage en boîte intérieure  — généralement 8 à 10 pièces par carton intérieur
• Regroupement en cartons extérieurs  — palettisation pour le chargement dans les conteneurs
• 2 lignes de production avancées d’emballage prend en charge l’emballage personnalisé pour répondre aux exigences de marques privées des distributeurs

Référence de capacité de production

Pour Anhui Runming :

• Production quotidienne : plus de 3 000 unités
• Production Annuelle : plus de 1 000 000 unités
• Références (SKUs) actives en production : plus de 150 modèles de couvercles de culasse + 18 modèles de carter d’huile
• Stock de moules : plus de 200 jeux d’outillages actifs

FAQ

Q1 : Combien de temps faut-il pour développer un nouveau SKU de couvercle de culasse ? Cycle de développement typique : 90 à 120 jours, de la cotation OE ou de l’échantillon à la production de masse approuvée PPAP. Inclut la conception du moule (15 jours), la fabrication du moule (60 jours), les essais de moulage et l’inspection initiale (FAI) (15 jours), ainsi que le dépôt du dossier PPAP (15 jours).

Q2 : Quelle est la durée de vie typique d’un moule ? Un moule multicavité bien conçu pour du nylon chargé de verre dure de 500 000 à 1 000 000 cycles avant de nécessiter une rénovation. Avec un entretien approprié, sa durée de vie utile peut atteindre 10 à 15 ans.

Q3 : L’usine peut-elle réaliser des conceptions sur mesure ? Oui. Le seuil minimal de commande (MOQ) pour les outillages sur mesure est généralement de 5 000 à 10 000 unités, selon la complexité de la pièce. Le client fournit soit un échantillon d’origine (OE), soit un fichier CAO 3D, soit un dessin 2D détaillé.
