Essai d’étanchéité à l’air des couvercles de culasse : normes, procédure et critères d’acceptation

Réponse rapide : L’essai d’étanchéité à l’air est le contrôle qualité final le plus important pour un couvercle de culasse moteur. Chaque unité produite doit être soumise à une pression (généralement comprise entre 0,2 et 0,4 bar), maintenue pendant 20 à 30 secondes, puis le déclin de pression mesuré. Le débit de fuite acceptable est de : < 5 cm³/min pour les couvercles en plastique, < 2 cm³/min pour les couvercles en aluminium . Des fabricants réputés conformes à la norme IATF 16949, tels que Ranmi, réalisent systématiquement un essai d’étanchéité à l’air sur 100 % des pièces — et non par échantillonnage statistique — et fournissent un certificat par expédition.

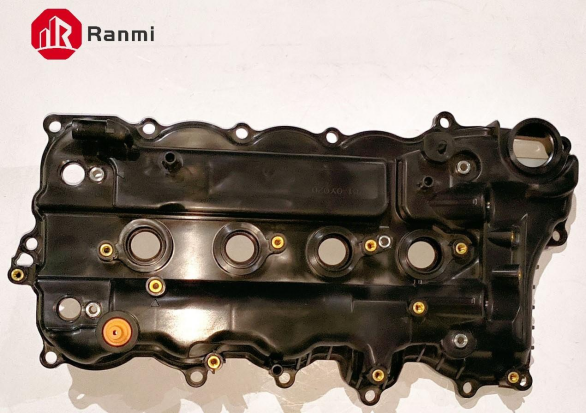

Pourquoi l’étanchéité à l’air est-elle critique ?

Un couvercle de culasse assure l’étanchéité contre :

• L’huile moteur à une température de fonctionnement de 60 à 110 °C
• Les gaz de soufflage du carter à faible pression positive (0,05 à 0,15 bar)
• La pression atmosphérique externe (empêchant l’entrée de poussière)

Même un chemin de fuite microscopique provoque :

• Des fuites d'huile  — des gouttes visibles sur la culasse et le bloc-moteur
• Odeur de brûlé d'huile lorsque l’huile atteint le collecteur d’échappement
• Une défaillance des émissions du moteur lors des contrôles antipollution (le système PCV dépend d’un carter étanche)
• Contamination du puits de bougie dans les moteurs modernes à allumage direct

Un couvercle de soupape qui passe l'inspection visuelle mais présente une fuite microscopique est le pire type de défaut : il est expédié, installé et provoque un retour.

Procédure d’essai

Un banc d’essai moderne d’étanchéité à l’air comporte quatre composants essentiels :

Composant 1 — Fixation d’étanchéité Un bloc d’outillage qui s’adapte à la surface de joint du couvercle de soupape. Chaque référence nécessite sa propre fixation dédiée, adaptée au pas de vis et à la rainure du joint.

Composant 2 — Source de pression Air comprimé provenant de l’atelier, régulé par un régulateur de pression de précision. Les bancs modernes utilisent une régulation numérique en boucle fermée.

Composant 3 — Capteur de décroissance de pression Un capteur de pression haute résolution (précision de ±0,001 bar) qui mesure la décroissance de pression pendant l’intervalle d’essai.

Composant 4 — Contrôleur API Séquence de test programmable : pressurisation → stabilisation → mesure → décision → dépressurisation.

Paramètres standard d’essai

Certains équipementiers européens (Audi, BMW) spécifient des pressions d’essai plus élevées, allant jusqu’à 0,6 bar pour les moteurs turbocompressés. Veuillez confirmer auprès de votre client.

À quoi ressemblent les défaillances

Un couvercle de culasse défectueux présente généralement des fuites au niveau de :

• Imperfections de la gorge du joint  — pièces incomplètes ou bavures sur la ligne de parting du moulage
• Sièges d’étanchéité des tubes des bougies d’allumage  — moulage incomplet autour des joints intégrés
• Orifice du système de ventilation du carter (PCV)  — bavures de moulage obstruant le passage d’aération
• Boss de boulon  — microfissures dues à un éjection trop agressive

Format de certificat d’échantillon

Un certificat d’étanchéité à l’air approprié accompagnant une expédition doit inclure :

• Numéro de lot/de série
• Date et heure du test
• Pression de test utilisée
• Nombre total d’unités testées (doit être égal à la taille du lot pour un test à 100 %)
• Nombre de pièces acceptées et nombre de pièces rejetées (doit être de 100 % d’acceptation à la livraison)
• Opérateur et identifiant de la machine
• Signature du responsable qualité IATF 16949

Les acheteurs doivent refuser les expéditions dépourvues de ce document.

Comment Ranmi teste la production

Anhui Runming exploite une machine d’essai d’étanchéité en parallèle de la chaîne d’assemblage. Chaque couvercle de culasse terminé est testé avant conditionnement. Les pièces défectueuses sont dirigées vers un poste de reprise pour inspection — un taux de reprise de 1 à 2 % est généralement observé, avec un taux de réussite au premier essai supérieur à 99 % après stabilisation du procédé.

FAQ

Q1 : Le joint influence-t-il l’essai d’étanchéité à l’air ? Oui — l’essai est effectué à l’aide d’un dispositif de test étalonné utilisant un joint maître équivalent à l’original (OE). Le joint réel livré est testé séparément pour conformité dimensionnelle.

Q2 : Quelle est la différence entre l’essai par décroissance sous vide et l’essai par décroissance de pression ? Les deux méthodes sont valables. L’essai par décroissance de pression (pression positive) est plus courant dans la production de couvercles de culasse, car il reproduit la condition réelle dans le moteur. L’essai par décroissance sous vide est plus sensible et plus fréquent pour les pièces du système d’alimentation en carburant.

Q3 : Les acheteurs peuvent-ils assister à l’essai d’étanchéité à l’air lors d’une visite usine ? Oui. Anhui Runming accueille volontiers les inspections avant expédition effectuées par les acheteurs ou des agents tiers (SGS, Bureau Veritas, AsiaInspection). La machine d’essai fait partie de l’itinéraire standard de la visite.
