Een rammelend geluid van de klepdeksel duidt meestal op losse bevestigingsbouten, versleten dempingsrubbers of een vervormde deksel die niet meer vlak tegen het cilinderblok zit. Vroegtijdige identificatie van de oorzaak voorkomt olielekkages, schade aan de bobines op de bougiedoos en secundaire problemen zoals een verzadigd PCV-systeem. In meer dan acht jaar tijd waarin we klepdekselfs hebben geproduceerd voor meer dan 80 exportmarkten, hebben we gezien dat dezelfde handvol oorzaken verantwoordelijk is voor het overgrote deel van de retourzendingen met de vermelding "luidruchtig" of "trillend."
De relatie tussen symptoom en oorzaak is redelijk consistent. Losse bouten veroorzaken een onderbroken zoemtoon die verschuift met het toerental van de motor — lage complexiteit van de reparatie, vijf minuten met een momentsleutel. Versleten of verhardde dempingsrubbers veroorzaken scherpe metalen tikken wanneer de boutschouder direct contact maakt met de aanslag. Vervormde deksels veroorzaken een aanhoudend ratelgeluid dat verandert met de motortemperatuur, omdat de vervorming zich flexibel gedraagt naarmate het plastic de bedrijfstemperatuur bereikt. Gebarsten deksels ratelen en vertonen zichtbare olielekkage en moeten worden vervangen — geen reparatiemethode levert een duurzame afdichting op bij een gebarsten composietdeksel.

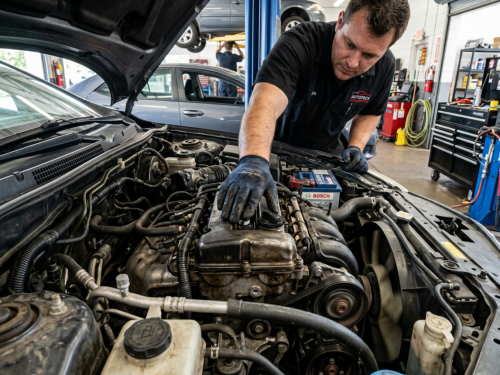

Diagnose, in deze volgorde: met de motor stationair draaiend, een gehandschoende hand op de deksel leggen om de trillingsfrequentie en -amplitude te voelen; elke boutkop visueel inspecteren op losdraaien of olielekkage; elke rubberen dop controleren op permanente compressie (een afgeplatte dwarsdoorsnede wijst op ‘set’), verharding (een nagel kan er niet meer in prikken) of scheuren; een bewerkte rechte lat over de afdichtflens aanbrengen en een voelermaat van 0,05 mm gebruiken om vervorming op te sporen; en olieafzettingen op het cilinderkopdek zoeken, wat wijst op een reeds verbroken omtrekafdichting.
Een workshopanekdote illustreert de diagnostische waarde van nauwgezet luisteren. Een eigenaar van een Honda K24 bracht zijn auto naar een van onze OE-klantenservicepartners met klachten over een tikgeluid in het bovenste gedeelte van de motor, dat leek op een probleem met de klepstoters. De technicus constateerde dat de bouten van de kleppendeksel waren aangegrendeld tot 12 Nm — ruimschoots boven de OEM-specificatie van 9,8 Nm — en dat drie van de acht dempingsrubbers waren geplet tot de helft van hun oorspronkelijke dikte. Het ‘tikgeluid van de klepstoters’ bleek in feite te worden veroorzaakt door de geplakte dempingsrubbers, waardoor het deksel bij elke verbrandingspuls tegen de cilinderkop klapte. Nieuwe dempingsrubbers en correct aanhalen volgens specificatie: geen geluid meer. Dit is een veelvoorkomend scenario bij oudere composietdekselfs, waarbij een vorige werkplaats een pneumatische ‘windmolentang’ heeft gebruikt in plaats van een click-torquesleutel.
Moderne, spuitgegoten composietafdekkingen die worden geproduceerd door fabrikanten met IATF 16949-certificering met behulp van persen van 130T–650T, zijn veel beter bestand tegen vervorming dan oudere aluminiumontwerpen, voornamelijk omdat glasvezelversterkte PA66 een thermische uitzettingscoëfficiënt heeft die dichter bij die van de aluminiumcilinderkop ligt dan die van massief aluminium onder ongelijke boutbelasting. Het nadeel is dat composietafdekkingen minder tolerant zijn voor overbelasting: ze barsten bij de boutaansluiting in plaats van te vervormen, waardoor nauwkeurige koppelbeheersing juist belangrijker is, niet minder.
Een snelle vergelijking in prozavorm: een OE-kwaliteit composietdeksel vertoont op basis van onze interne verouderingsgegevens meestal minder dan 0,15 mm flensafwijking na 100.000 km thermische cycli. Een goedkope aftermarket-deksel — vaak gevormd op kleinere persen zonder juiste houd- en koelcycli — kan binnen 40.000 km al 0,4–0,8 mm vervorming vertonen, wat ver buiten het bereik ligt van wat elke statische pakking kan opvangen. Het ratelen dat u bij 60.000 km hoort bij een goedkope aftermarket-deksel is meestal het geluid van die vervorming die eindelijk het compressiebereik van de pakking overschrijdt.
Veelvoorkomende industriële valkuilen: het hergebruiken van verharde grommets om een paar euro te besparen; het aanhalen tot ‘vast plus een kwart slag’ in plaats van tot een gespecificeerde waarde; en het gebruik van RTV om een vervormde flensopening te vullen in plaats van de deksel te vervangen. Alle drie leiden tot herhaalde lekkages en herhaalde arbeidskosten.
FAQ:

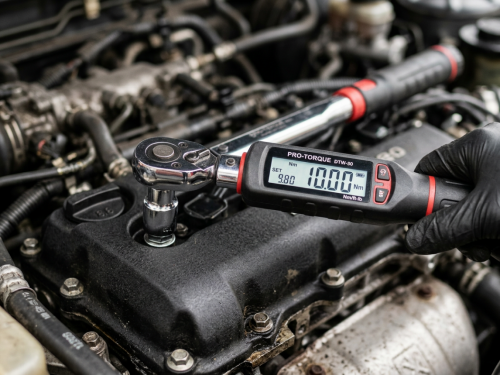

Veelgestelde vragen: V: Kan ik de bouten gewoon opnieuw aanhalen om het ratelen te stoppen? A: Ja, als de dempingsrubbers nog elastisch zijn en de afdekplaat niet vervormd is. Haal de bouten aan tot de OEM-specificatie — meestal 7–12 Nm voor composietafdekplaten — in een spiraalvormig patroon vanaf het midden naar buiten. Te hard aanspannen veroorzaakt scheuren in composietafdekplaten rond de boutgaten, wat onherstelbaar is.
Veelgestelde vragen: V: Ratelen composietafdekplaten meer dan metalen afdekplaten? A: Nee. Goed ontworpen composietafdekplaten met geïntegreerde dempingsrubbers en glasvezelversterking dempen trillingen zelfs effectiever dan bare aluminium. Ratelen duidt meestal op een productiefout, versleten dempingsrubbers of onjuiste montage, en niet op het materiaal zelf.
Veelgestelde vragen: V: Hoe kan ik zonder de afdekplaat te verwijderen onderscheid maken tussen vervorming en een probleem met een dempingsrubber? A: Voer eerst een controle van de aanhaalkracht uit. Als de bouten de specificatie halen maar het ratelen blijft bestaan, en u ziet olie lekken op meer dan één locatie, is vervorming waarschijnlijk. Een enkele lekplek bij behoud van de juiste aanhaalkracht wijst meestal op één defecte dempingsrubber of een lokaal beschadigde pakking.
FAQ: V: Hoe valideert Nansen Auto de vlakheid van de klepdeksels? A: Elk klepdekselmodel — wij produceren er meer dan 150 — wordt gecontroleerd op een coördinatenmeetmachine op vlakheid van de flens binnen 0,10 mm en visueel geïnspecteerd op positietolerantie van de boutgaten. Dit maakt deel uit van het IATF 16949-controleplan dat onze fabriek sinds de certificering volgt, en daarom ondersteunen we de onderdelen die naar onze meer dan 80 markten worden verzonden met een gedocumenteerd dimensionaal rapport op verzoek.
Voor inkoopteams is de praktische conclusie dat nauwkeurigheid bij het aanhalen van de momentkracht in de montagewerkplaats meer waard is dan een marginale prijsverschil in de dekselprijs — een correct geïnstalleerd deksel van middelklasse heeft altijd een langere levensduur dan een te sterk aangestoken premiumdeksel.
