Schade aan de klepdekselpakking door te veel koppel treedt op wanneer de boutspanning de compressiegrens van de pakking overschrijdt, wat leidt tot permanente vervorming, barsten in de dekselaansluitflens of een ongelijkmatige afdichting over de flens. De meeste moderne klepdekselbouten vereisen slechts 7–12 Nm — een bereik dat monteurs die gewend zijn aan cilinderkop- of hoofdlagerbouten vaak verrast. Het probleem is dat dit bereik ‘te los’ aanvoelt bij handmatig aandraaien, waardoor veel lekkages eigenlijk tijdens de installatie ontstaan, niet door slijtage.

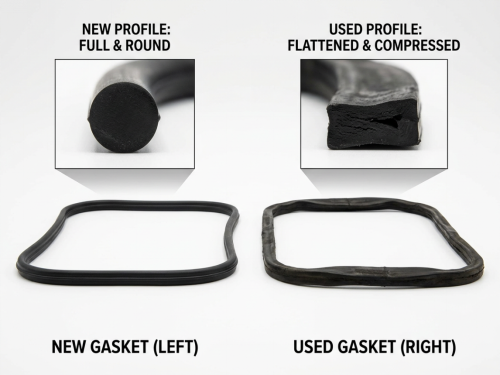

De storingstypen variëren per materiaal. Rubber- en siliconenafdichtingen ondergaan compressievorming — ze verliezen 20–40% van hun oorspronkelijke dikte en herstellen nooit meer, wat leidt tot olielekkages bij de volgende thermische cyclus. Composietdeksels barsten rond de boutgaten, meestal in straalvorm vanaf het boutgat naar de flens, en vervanging is de enige oplossing. Aluminiumdeksels krijgen uitgerukte schroefdraad aan het boutgat (meestal M6x1,0), waardoor een HeliCoil of draadinzetstuk nodig is om het onderdeel te redden. Doorstekers worden permanent platgedrukt en laten vervolgens de bout losraken naarmate het plastic zich ontspant tijdens de volgende 500–1.000 km rijden — wat vaak het moment is waarop de klant terugkomt met klachten over een nieuwe lekkage.
Preventie begint met de juiste gereedschappen en discipline: gebruik altijd een geijkte kliktype- of digitale momentensleutel (gebruik geen balktype bij waarden onder 15 Nm — de nauwkeurigheid neemt af bij lage waarden); volg altijd de door de OEM opgegeven waarde en, nog belangrijker, de door de OEM voorgeschreven aandraaivolgorde, die bijna altijd vanaf het midden naar buiten in een spiraalvormig of kruispatroon verloopt; vervang rubber dopjes en de omtrekafdichting telkens wanneer het deksel opnieuw wordt gebruikt; en gebruik nooit — onder geen enkele omstandigheid — een inslagmoersleutel of luchtmoersleutel op de klepdekelschroeven. Alleen al de rotatieschok kan een composietboutdraagstuk doen barsten, zelfs als de gemiddelde aanhaalmomentwaarde correct is.
Een werksituatie die we herhaaldelijk horen: een monteur vervangt een klepdekselafdichting op een 2,4 l Nissan of Toyota, draait de bouten niet aan volgens de specificatie, maar ‘op gevoel’, en levert de auto terug met een droge motor. Twee weken later meldt de eigenaar een nieuwe lekkage. Bij controle blijken de bouten aangedraaid te zijn tot 18–22 Nm — bijna tweemaal de specificatie van 10 Nm. Twee van de steunpunten vertonen haarscheurtjes. De afdichting is op sommige plaatsen samengeperst tot minder dan de helft van haar oorspronkelijke dikte, terwijl deze op andere plaatsen nauwelijks is samengeperst. Dit is een klassiek voorbeeld van schade door overdreven aanhaalmoment, en het is volledig te voorkomen met een torque-sleutel van $60.
Vergelijking in prozavorm: een correct aangestoken pakking wordt ongeveer 60–75% van zijn oorspronkelijke dikte ingedrukt en houdt de afdichtingsdruk stand binnen een temperatuurbereik van −30 °C tot 130 °C gedurende 8–10 jaar. Een onvoldoende aangestoken pakking wordt slechts 30–40% ingedrukt en lekt bij thermische cycli binnen enkele maanden. Een te sterk aangestoken pakking kan kortstondig afdichten, maar de plastische kruip van het pakkingmateriaal in combinatie met de buiging van de dekselversterking veroorzaakt bijna altijd een lek binnen één tot twee jaar — en trekt vaak ook de deksel mee.

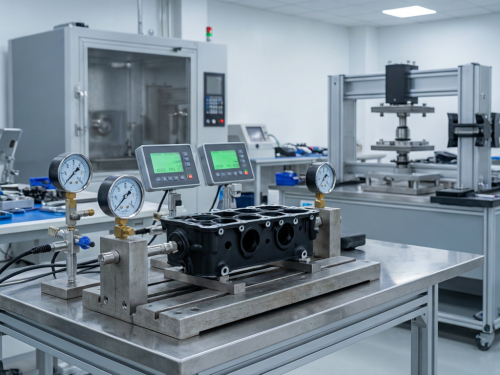

Nansen Auto ontwerpt elk van onze meer dan 150 klepdekselmodellen met boutkast-geometrieën die zijn getest via eindige-elementanalyse en fysieke trillingstests. De wanddikte van de boutkast, de hoogte van de boutkast en de versterkingsribben zijn specifiek afgestemd zodat het opgegeven aanhaakmoment een uniforme klemkracht over alle bevestigingsmiddelen oplevert, zonder dat de vloeigrens van de boutkast wordt overschreden. Dit is niet iets wat een algemene mal kan leveren — het voortvloeit uit dezelfde ontwerpdiscipline die leidde tot ons octrooi op het klepdeksel, en het is ook de reden waarom ons retourpercentage bij defecten bij correct aangemaakte installaties onder de 0,3% ligt.
Veelvoorkomende valkuilen en misvattingen: het geloof dat ‘strakker veiliger is’ voor olieafdichtende verbindingen — dat is niet zo; dat een momentsleutel niet belangrijk is voor kleine bouten — hoe kleiner de bout, des te kritischer de nauwkeurigheid van het aanhaakmoment; en dat een klemmiddel het juiste aanhaakmoment compenseert — dat doet het niet, en het gebruik van draadklemmiddel op klepdekselbouten veroorzaakt vaak meer problemen dan het oplost.
FAQ:
Veelgestelde vragen: V: Kan een te veel aangestoken pakking opnieuw worden gebruikt? A: Nee. Permanent gecompacteerde pakkingen verliezen de elasticiteit die nodig is om thermische cycli op te vangen en lekken bij de eerste verwarmingscyclus. Vervang elke pakking die te veel is aangestoken, zelfs als deze er intact uitziet.
Veelgestelde vragen: V: Wat is het meest voorkomende teken van te veel aanspanning? A: Olie dat langs één of twee bouten sijpelt terwijl de andere droog blijven, wijst op ongelijkmatige of te hoge klemkracht. Een zichtbare deuk of indrukking in het deksel rond de boutkop is een duidelijker signaal — die steun is waarschijnlijk al onder de oppervlakte gebarsten.
Veelgestelde vragen: V: Is er een richtwaarde voor het aanhaalmoment die ik als vuistregel kan gebruiken als ik de handleiding kwijt ben? A: 8 Nm is een veilig startpunt voor de meeste composietdeksels, 10 Nm voor aluminium, maar controleer altijd de waarde van de oorspronkelijke fabrikant — Honda, Toyota, VW/Audi en Ford publiceren specifieke waarden die per motorfamilie verschillen, en Nansen Auto verstrekt op verzoek het aanhaalmoment voor elk OE-equivalent onderdeel.
FAQ: V: Hoe valideert Nansen Auto zijn boutmoerontwerp? A: Elke nieuwe gereedschapsrelease ondergaat een koppel-tot-failure-test, waarbij bouten geleidelijk aangestoken worden totdat de moer barst. Het opgegeven servicekoppel moet minder dan 50% van de failurewaarde bedragen. Deze veiligheidsfactor is gedocumenteerd in onze IATF 16949-ontwerpdocumenten en wordt opnieuw gecontroleerd via trillingstests voordat de serieproductie begint.
