Vervorming van de klepdeksel treedt op wanneer thermische cycli, te veel aandraaien of materiaalafbraak ervoor zorgen dat het aansluitoppervlak afwijkt van de vlakheid, wat leidt tot olielekkages die geleidelijk verergeren. Vroegtijdige identificatie voorkomt kostbare verontreiniging van de motor — gelekte olie die op de uitlaatmanifold druppelt, vormt een reëel brandgevaar, en olie die in de kabelboom doordringt, kan zich over meters langs de mantel van de kabelboom verspreiden en uiteindelijk de ECU-connector bereiken.
Vervorming is zowel een materiaalkundig probleem als een mechanisch probleem. Moderne polymeerkleppendekkappen worden meestal gevormd uit glasvezelversterkt polyamide — PA66-GF30 of PA66-GF35 zijn de meest gebruikte kwaliteiten. Deze materialen hebben uitstekende kruipweerstand bij kamertemperatuur, maar worden geleidelijk zachter boven 130 °C, met een warmtevervormingstemperatuur onder belasting (HDT) van ongeveer 240 °C voor glasvezelversterkte kwaliteiten. De werkelijke motorkaptemperatuur op het oppervlak van de kleppendekkap bereikt tijdens een hete herstart met uitschakeling doorgaans een piek van 130–160 °C, wat ruimschoots binnen de mogelijkheden van het materiaal ligt, maar niet met een zeer grote marge — waardoor de productiekwaliteit en materiaalkeuze zo’n grote rol spelen.
De oorzaken van vervorming vallen in vier categorieën. Te veel aanhaakmoment op de bouten veroorzaakt lokale plastische vervorming rond de boutnokken (de grootste risicofactor in onze gegevens over retourproducten). Thermische cycli veroorzaken differentiële uitzettingsbelasting tussen de polymeerflens en de aluminiumcilinderkop — aluminium zet ongeveer 23 μm/m/°C uit, gevulde polyamide ongeveer 25–35 μm/m/°C, afhankelijk van de vezeloriëntatie, en het verschil hoopt zich op na duizenden warmtecycli (matig risico, vooral na 150.000 km). Afbraak van lage-kwaliteitspolymeer door UV- of hitteblootstelling leidt tot broosheid, met name bij voertuigen die buiten staan in gebieden met sterke UV-straling of die onder zwaar belaste omstandigheden worden gebruikt (matig risico, en grotendeels afhankelijk van de kwaliteit van het hars — een reden waarom onze fabriek elke binnenkomende partij hars valideert). Slagbeschadiging tijdens onderhoud — bijvoorbeeld een gevallen gereedschap of het gebruik van een schroevendraaier om tegen de flens te wrikken — veroorzaakt lokale buiging die permanent wordt tijdens de eerste warmtecyclus na installatie.

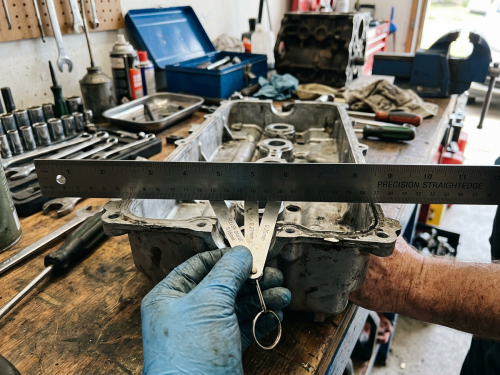

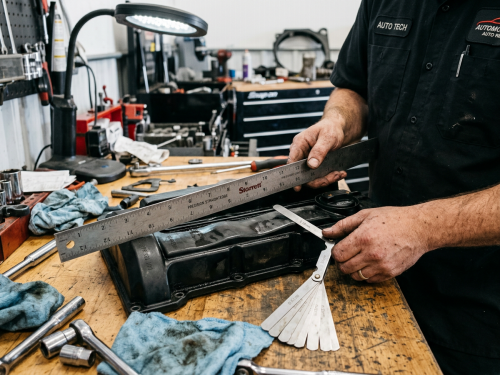

Om vervorming in het veld te identificeren: verwijder de deksel, reinig het aansluitende oppervlak grondig met een kunststofveilige oplosmiddel (gebruik geen agressieve oplosmiddelen op polyamide-oppervlakken — deze kunnen het oppervlak barsten), plaats een precisie-rechtheid over de flens op meerdere punten (zowel beide diagonalen als elke lange zijde), gebruik voelers om eventuele opening onder de rechtheid te meten en controleer specifiek de boutgaten, waar de spanning zich concentreert. Een opening van meer dan 0,05 mm op een willekeurig punt duidt op vervorming die aandacht verdient; een opening van meer dan 0,10 mm overschrijdt de afdichtingscapaciteit van een standaard gegoten pakking en vereist vervanging van de deksel.
Vergelijking van metalen en polymeerdekseals in proza: gegoten aluminiumdekseals kunnen vervormen bij extreme thermische schokken (meestal vereisend temperatuurschommelingen van 200 °C of meer), maar kunnen vlak gefreesd worden als de flens nog voldoende materiaal heeft. Kosten-effectief voor klassieke motoren. Polymeerdekseals zijn lichter, integreren baffle- en PCV-geometrie direct en domineren de moderne productie — maar ze kunnen niet meer worden afgewerkt zodra ze zijn vervormd, aangezien freesbewerking het vezelversterkte substraat blootlegt en een niet-dichtende oppervlakte creëert. Vervanging is de enige oplossing.
Een veelvoorkomende valkuil in de werkplaats waar we vaak over horen: monteurs die de vervorming meten op een warme deksel direct na verwijdering. Polymeerdekseals vertonen licht verschillende geometrieën bij warmte versus kou door thermische uitzetting, en de meting ter plaatse is alleen betekenisvol wanneer de deksel weer terug is gekomen tot omgevingstemperatuur (onder de 30 °C). Laat minstens 30 minuten afkoeltijd verstrijken voordat u meet, of aanvaard dat metingen bij warmte mogelijk meer vervorming tonen dan er daadwerkelijk is.
Een specifiek geval dat een Honda-dealertechnicus beschreef: een K24-klepdeksel dat bij verwijdering zichtbaar bol leek, maar een uur later op de werkbank binnen de tolerantie bleek te vallen. De technicus was al van plan het deksel onder garantie te vervangen; de juiste diagnose was dat de vorige werkplaats tijdens een bougieonderhoud te veel moment had aangebracht, waardoor er een warmtevervorming was ontstaan die het materiaal grotendeels herstelde zodra het afkoelde. De boutmoffen vertoonden echter permanente schade — de rondheid van de boutgaten was verstoord van cirkelvormig naar licht ovaal, wat een voorbode is van vervorming en een geldige reden voor vervanging.
Nansen Auto voorkomt vervorming door zorgvuldige materiaalkeuze en procescontrole. We valideren elke binnenkomende harsbatch op vulstofgehalte (GF% volgens asanalyse), vochtgehalte (onder de 0,2% vóór spuitgieten) en smeltstroomindex conform de specificatie van de OEM. De parameters van het spuitgietproces — matrijstemperatuur, spuitsnelheid, naddruk, koeltijd — worden binnen nauwe toleranties gehandhaafd om de vezeloriëntatie te beheersen en interne spanningen tot een minimum te beperken. Elk afgewerkt onderdeel wordt dimensioneel geïnspecteerd op de afdichtingsflens (vlakheid binnen 0,08 mm over de volledige flenslengte) en ondergaat trillingstests volgens SAE J1455, evenals verouderingstests bij hoge temperatuur (150 °C gedurende 1000 uur) op representatieve monsters conform de IATF 16949-protocollen. Onze 26.666 m² grote fabriek in Si County voert statistische procescontrole uit op alle kritieke afmetingen met een vereiste Cpk van meer dan 1,33.
Een veelvoorkomend misverstand is dat zichtbare vervorming van de deksel altijd lekkages veroorzaakt. In werkelijkheid hangt het lekkagepad af van welke as is vervormd en waar de afdichtingsrand zich ten opzichte van die vervorming bevindt. Een deksel met een vervorming van 0,15 mm langs de lange as kan bijvoorbeeld lekken aan het midden van één lange zijde, terwijl hij perfect afdicht aan de uiteinden en hoeken, omdat de afdichtingsrand daar niet kan volgen bij de vervorming. Daarom is gerichte meting met een voelermaat nuttiger dan een subjectieve visuele inspectie.
We moeten eerlijk zijn over een feit op fabrieksniveau: zelfs de beste polymeerdeksels hebben een beperkte levensduur. Bij motoren die langdurig onder hoge temperaturen werken (turbo-toepassingen, zwaar gebruik in commerciële toepassingen, markten met hoge omgevingstemperaturen zoals de Midden-Oosterse landen waarnaar wij exporteren), adviseren we inspectie bij elke kleppendekselafdichtingsservice en een eerlijke bereidheid om de deksel te vervangen in plaats van alleen de afdichting, indien de vervorming 0,08 mm nadert. Dat is goedkoper dan een herhaalde lekkage op te sporen.
FAQ:
Veelgestelde vragen: V: Kan een verdraaide klepdekplaat worden gefreesd? A: Metalen gegoten aluminium dekplaten kunnen vlak worden gefreesd, mits er voldoende flensmateriaal overblijft. Polymeerdekplaten kunnen niet worden gefreesd — frezen onthult het vezelversterkte substraat en leidt tot een oppervlak dat niet meer afdicht. Vervanging is vereist zodra de verdraaiing meer dan 0,1 mm bedraagt.
Veelgestelde vragen: V: Leidt verdraaiing altijd tot zichtbare lekkages? A: Niet direct. Bij lichte verdraaiing (0,05–0,08 mm) treedt eerst langzaam sijpelen op, wat mogelijk alleen zichtbaar is als een olieachtige film na autorijden op de snelweg. Actief druppelen wordt meestal pas zichtbaar wanneer de verdraaiing meer dan 0,10–0,12 mm bedraagt, hoewel de overgang afhangt van welke as is vervormd.
Veelgestelde vragen: V: Wat is de meest voorkomende oorzaak van klepdekplaatverdraaiing in de praktijk? A: Te veel aanhaakkracht tijdens een eerdere service, met name bij het verwisselen van bougies in motoren met centraal geplaatste bougies, waarbij de monteur de dekplaat moet verwijderen en opnieuw monteren. Het gebruik van een momentsleutel (in Nm) volgens de OEM-aanhaakvolgorde voorkomt bijna alle door montage veroorzaakte verdraaiingen.
FAQ: V: Kan ik vervorming voorkomen door de installatietechniek te gebruiken? A: Ja — drie praktijken helpen hierbij. Ten eerste gebruikt u een momentsleutel en volgt u de OEM-volgorde in twee of drie passen in plaats van één volledige aandraaipas. Ten tweede vervangt u indrukwasjes of afdichtwasjes waar de OEM deze specificeert, zodat bouten gelijkmatig worden afgesteld. Ten derde vermijdt u bij polymeerdekselels het gebruik van de deksel als hefboom tijdens elke aanpalende service — ondersteun gereedschap onafhankelijk in plaats van tegen de flens te duwen.
