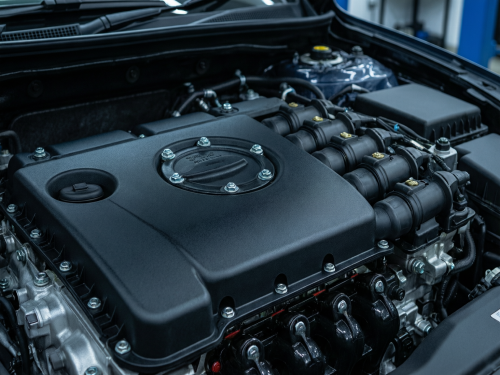

Het PCV-ontwerp voor klepdeksels bepaalt hoe kartergassen worden gemeten naar de inlaatmanifold, waardoor de juiste motordruk (vacuüm) en naleving van emissienormen worden gewaarborgd. Een goed geïntegreerde PCV-aansluiting minimaliseert olieoverdracht en regelt efficiënt de blowby-volumes over het volledige motortoepassingsgebied — van een stationair vacuüm van ca. -80 kPa (relatief) tot een volledige boost met positieve druk van +150 kPa bij turbo-aangedreven toepassingen.

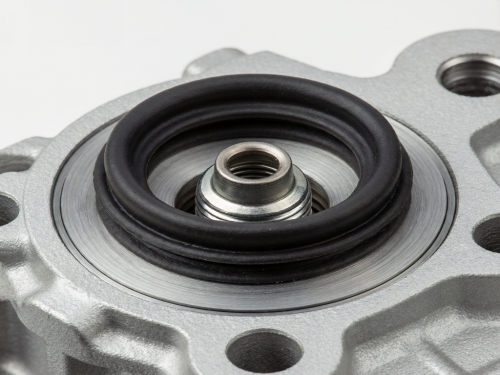

De PCV-aansluiting is niet zomaar een opening in de klepdeksel. Het is een nauwkeurig afgestelde stromingsregelpunt dat twee tegenstrijdige eisen moet vervullen: het moet voldoende gas doorlaten om een opbouw van karterdruk te voorkomen, maar niet zo veel dat het de brandstof-luchtverhouding in de inlaatmanifold verstoort of olie langs de klepafdichtingen zuigt. Moderne ontwerpen bereiken dit door zorgvuldige afmeting van de aansluiting (meestal 6–12 mm binnendiameter), de vormgeving van de inlaat (afgeschuind versus scherpgevoerd, recht versus schuin) en integratie met interne bafels die olie scheiden voordat de gassen de aansluiting verlaten.
Drie belangrijke topologieën domineren. Externe PCV-kleppensockets — een gevormde uitsteeksel dat een vervangbare PCV-klep accepteert — bieden variabele stroomregeling via het veer- en speldmechanisme van de PCV-klep, met behulp van externe bafels of een eenvoudige interne afleider voor oliescheiding. Dit is het klassieke ontwerp op oudere zuigermotoren: veel Toyota 2AZ-FE-, Honda K24- en Nissan QR25DE-motoren maken er gebruik van. Geïntegreerde vaste openingen — een gekalibreerd gat dat is geboord of gevormd in de deksel, met ingebouwde labyrintscheiding — leveren een specifieke stroomcurve zonder vervangbare klep, wat veelvoorkomt bij moderne turbogeladen toepassingen zoals de Ford EcoBoost 2,0/2,3 en de Hyundai/Kia 1,6 T-GDI. Twee-poortsystemen splitsen de gereguleerde (stationair/kruiisen) en ongereguleerde (boost) stroming in twee afzonderlijke kanalen met meervoudige oliescheiding, standaard bij krachtige GDI-turbomotoren, waaronder vele VW/Audi TSI-toepassingen en Mazda SkyActiv-T.
Vergelijking van de drie systemen in prozavorm: externe PCV-aansluitingen zijn het meest onderhoudbaar en het gemakkelijkst te diagnosticeren (u kunt het kleppenmechanisme verwisselen om de stroming te controleren), maar ze zijn afhankelijk van interne bafels die niet kunnen worden geüpgraded. Vaste openingen zijn het minst onderhoudbaar, maar het meest consistent — er is geen versleten veer die de stromingskenmerken in de loop der tijd verandert — en leveren over het algemeen een lagere olieoverdracht. Twee-poortsystemen kunnen het breedste werkbereik aan, maar voegen complexiteit en kosten toe; ze zijn in feite verplicht bij moderne, hooggeblazen DI-turbomotoren, omdat een enkele poort niet tegelijkertijd zowel -80 kPa leegloopvacuüm als +150 kPa boostdruk kan aansturen zonder ofwel olie aan te zuigen of naar de atmosfeer te ontluchten.
Een veelvoorkomend misverstand in workshops: "een PCV-klep is een PCV-klep." In werkelijkheid zijn PCV-kleppen zeer toepassingsspecifiek wat betreft hun veerconstante, de vorm van de klepstift en hun stromingskarakteristiek. Het installeren van een klep die is ontworpen voor een 2,4-liter atmosferische motor in een 2,0-liter turbomotor — zelfs als de aansluiting past — leidt ofwel tot een beperkte stroming (waardoor karterdruk en olielekkages ontstaan) ofwel tot te veel stroming (waardoor een mager stationair toerental ontstaat en olie langs de pakkingen wordt gezogen). Gebruik altijd de exacte OEM-onderdelenummer.
Een geval dat een monteur vertelde: een Ford EcoBoost 2,0 met een onregelmatig stationair toerental en misfire-codes na het installeren van een zogenaamde 'upgraded' PCV-klep uit een via de post bestelde prestatiekit. De veer van de klep was aanzienlijk zwakker dan die van het originele OEM-onderdeel, waardoor er te veel vacuüm op de karter werd uitgeoefend en olie langs de inlaatkleppakkingen werd gezogen. Na het monteren van de juiste OEM-PCV-klep verdwenen de foutcodes en stabiliseerde het stationair toerental binnen 20 km.
Nansen Auto bezit octrooien op klepdeksels die integratieontwerpen voor PCV omvatten, ontwikkeld na benchmarking van OEM-configuraties binnen ons voertuigassortiment — Nissan, Toyota, Honda, Hyundai/Kia, VW/Audi, Ford, GM, Mazda, Mitsubishi, Suzuki, Great Wall en Chrysler. Vervaardigd op onze 10+ spuitgietmachines (130T-650T), ondergaat elke aansluiting een 100% luchtdichtheidscontrole bij 30 kPa en dimensionele inspectie met een tolerantie van ±0,05 mm voor de binnendiameter van de aansluiting en ±0,1 mm voor de hoek van de aansluitingsas ten opzichte van de flens. Ons IATF 16949-proces voor eerste-artikelgoedkeuring omvat stromingsbankvalidatie over het volledige werkbereik (leegloopvacuüm tot boostdruk) met een goedgekeurde referentiestandaard.
Een subtiele ontwerpoverweging waar ons engineeringteam op pijnlijke wijze mee kennis heeft gemaakt: de hoek van de PCV-aansluiting ten opzichte van de interne oliesproeizones is van belang. Als de aansluiting direct openstaat in een stroom olie die door de nokkenassen wordt weggeslingerd, kan geen enkel bafelsysteem dit volledig compenseren. Ons octrooi omvat een geometrie voor het verplaatsen van de aansluiting, waardoor de interne opening zich in een zone met weinig oliesproei bevindt, en een gerichte afscherming boven de aansluiting — een specifiek ontwerpdetail dat wordt gerepliceerd over de toepasselijke modellen in onze catalogus.
Een veelvoorkomende industriefout: te kleine aftermarket 'catch cans' die in serie zijn aangesloten op het PCV-traject. Catch cans hebben legitieme toepassingen bij motoren met hoge laderspanning, maar een catch can met een interne stromingsbeperking verhoogt de karterdruk en ondermijnt het doel van het PCV-systeem. Indien een catch can wordt gebruikt, moet het stromingsoppervlak gelijk zijn aan of groter dan dat van het OEM-PCV-traject over het gehele drukbereik.
We moeten eerlijk zijn over één eerlijke beperking: PCV-poorten en geïntegreerde bafels kunnen onderliggende motorproblemen niet oplossen. Als de blowby-volumes pathologisch hoog zijn als gevolg van ringversleten, cilinderschade of een defecte kopdichting, kan geen enkele poortgeometrie hieraan iets veranderen. In dergelijke gevallen is de diagnose ‘slijtage aan het onderste gedeelte van de motor’, en niet een PCV-probleem — een onderscheid dat we soms moeten uitleggen aan klanten die aannemen dat een nieuwe klepdeksel hun olieverbruik oplost.
FAQ:
Veelgestelde vragen: V: Wat veroorzaakt een onjuiste PCV-poortmaat? A: Te kleine poorten verhogen de karterdruk en veroorzaken olielekkages bij alle afdichtingen. Te grote poorten genereren excessieve vacuüm, waardoor olie langs de klepdichtingen en stamdichtingen wordt gezogen; bovendien kunnen ze ‘lean idle’-foutcodes veroorzaken bij motoren met elektronische gasklepbediening (drive-by-wire).
Veelgestelde vragen: V: Zijn PCV-poorten gestandaardiseerd over merken heen? A: Nee. Elke OEM specificeert unieke poortdiameters, -hoeken en aansluittypes (slangbus, snelkoppeling of gegoten socket). Zelfs binnen één merk gebruiken verschillende motorfamilies andere specificaties.
FAQ: V: Kan ik een verstopte PCV-aansluiting schoonmaken zonder het klepdeksel te verwijderen? A: Soms. Als de externe PCV-klep de oorzaak van de beperking is, wordt het probleem opgelost door de klep te vervangen. Als de interne opening of de bafelkanalen verstopt zijn met slib, is verwijdering — en vaak ook vervanging — van het klepdeksel vereist.
FAQ: V: Hoe vaak moet het PCV-systeem worden geïnspecteerd? A: Bij motoren met olieverversingsintervallen van 10.000 km of meer, inspecteer de PCV-klep en controleer de karterdruk bij 60.000–80.000 km. Bij direct-ingespoten turbomotoren die vaak korte ritten maken, inspecteer het systeem bij 40.000–60.000 km — het kortere interval weerspiegelt een snellere slibvorming door contact tussen olie-damp en koude oppervlakken.
