Juiste uitlijning van de oliepan vereist dat u de pan centraal plaatst op de positioneringsspelden of het boutpatroon voordat u de bouten aandraait, zodat de pakking gelijkmatig over de gehele omtrek wordt afgewerkt. Een misuitlijning van slechts 1–2 mm veroorzaakt ongelijke compressie van de pakking, aanhoudende olielekkages en — in de ergste gevallen — interferentie met roterende onderdelen zoals de tegengewichten van de krukas of de windage tray. Omdat de oliepan een groot, flexibel onderdeel is met een lange afdichtingsomtrek (vaak 1,2–1,6 meter bij een moderne viercilinder in-lijnmotor), is het bijzonder gevoelig voor de installatietechniek.
Veelgemaakte fouten die we zien bij garantieclaims en werkplaatsrapporten: het volledig negeren van de centreerpennen, waardoor de pan tijdens de eerste boutaanhaakkracht een paar millimeter verschuift en de pakking aan één kant knijpt; het ongelijkmatig plaatsen van de pakking, zodat een gedeelte ervan buiten de flens uitsteekt (waardoor het blootstaat aan olie-erosie) terwijl een ander gedeelte wordt ingeklemd tussen twee oppervlakken zonder juiste compressie; het eerst aandraaien van de hoekbouten, waardoor de pan diagonaal uitlijnt voordat de centrale bouten de assemblage nog kunnen centreren; en het te veel aandraaien van één zijde terwijl de andere zijde los blijft, wat de gestanste stalen flens permanent vervormt.

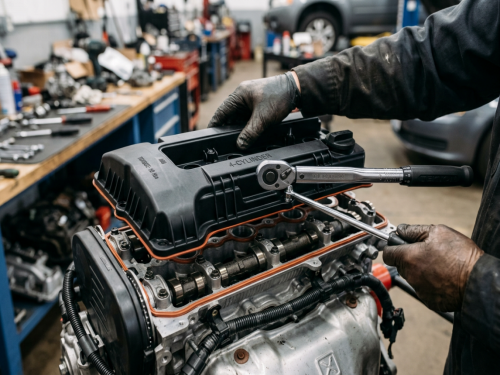

De juiste volgorde, zoals beschreven in de meeste OEM-serviceprocedures en bevestigd door onze eigen fabrieksvalidatiegegevens, is als volgt: reinig beide contactvlakken tot het blote metaal of de blote composiet met de technieken die geschikt zijn voor het betreffende substraat; plaats de nieuwe pakking (droog, tenzij de OEM een lichte oliefilm specificeert) of breng RTV aan in een continue 3 mm dikke lijn volgens de OEM-specificatie — geen zware klodder en geen onderbroken lijn; richt de pan uit op de centreerpinnen met de pan horizontaal, en laat hem vervolgens door de zwaartekracht op het blok zakken in plaats van hem met kracht op zijn plaats te duwen; draai alle bouten eerst met de vingers vast voordat u begint met het aanhalen, zodat de pan zichzelf centraal positioneert op het bevestigingspatroon; haal de bouten aan in een spiraalvormig patroon vanaf het midden naar buiten in twee of drie stadia (meestal 50 %, 75 % en 100 % van het eindmoment); en laat de RTV uitharden — meestal minimaal 60 minuten voordat u olie bijvult, en 24 uur voordat u de motor start bij merken zoals Toyota FIPG en Honda Bond 1207.

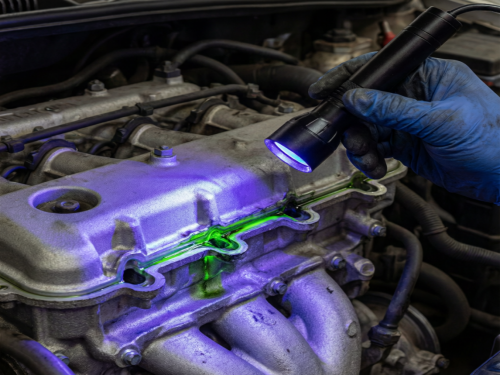

Een werkplaatscenario: een Chevrolet 5.3L V8 kwam binnen bij een vlootwerkplaats met een aanhoudend lek in de achterste linkerbenedenhoek van de oliepan. De monteur had de pakking al twee keer vervangen. Bij de derde poging begeleidden we de werkplaats telefonisch door de uitlijnvolgorde. De oorzaak bleek te zijn dat de pan werd geïnstalleerd zonder dat de twee achterste positioneringspennen op hun plaats zaten — ze waren in de oude pan blijven zitten toen die werd verwijderd. Zodra de pennen opnieuw in het motorblok werden geplaatst en de pan eroverheen werd geschoven, werd de pakking gelijkmatig samengeperst en stopte het lek. Twee uur diagnostische tijd bespaard dankzij vijf minuten aandacht voor uitlijning.
Vergelijking in prozavorm: aluminium oliepannen gebruiken doorgaans twee of vier uitlijnpen, omdat de flens stijf genoeg is om zich nauwkeurig op die punten te positioneren. Gestanste stalen pannen vertrouwen meestal uitsluitend op het boutpatroon, wat soepeler is maar vereist dat alle bouten eerst met de hand worden aangemaakt voordat er begonnen wordt met het aanhalen tot het juiste moment. Composiet-onderpannen (bij sommige Audi- en BMW-toepassingen) gebruiken altijd uitlijnpen, omdat de flens niet stijf genoeg is om zichzelf te positioneren. Het combineren van technieken — bijvoorbeeld eerst de hoeken aanhalen bij een gestanste stalen pan — is de meest voorkomende oorzaak van een chronisch lek dat meerdere pakkingwisselingen overleeft.
OE-equivalente vervangingspanen van IATF 16949-gecertificeerde fabrikanten worden onderworpen aan een dimensionale inspectie inclusief beeldtests om de positie van de boorgat binnen 0,30 mm van de afdruk te verifiëren omdat een verkeerd geboord boorpatroon de enige variabele is die de Nansen Auto's Si County faciliteit, met 80+ opgeleide operators en uitgerust met 10+ spuitgietmachines van 130T tot 650T, produceert oliepan gereedschap met dezelfde tolerantie standaarden als onze gepatenteerde klep dekking lijn, en elke nieuwe model lancering wordt gevalideerd op het voertuig
Veelvoorkomende fouten: RTV gebruiken als vervanging voor reiniging — dit trekt verontreinigingen op en veroorzaakt lekkages; bouten te hard aandraaien om een verwrongen flens te compenseren — dit verergert de vervorming; de vingerstrakke stap overslaan en bouten in volgorde aanhalen — dit vergrendelt de misuitlijning; en olie toevoegen voordat de RTV is uitgehard — dit verontreinigt de verbinding en veroorzaakt een langdurige, trage lekkage gedurende de gehele levensduur van de afdichting.
FAQ:
Veelgestelde vragen: V: Hoe weet ik of mijn oliepan uitlijndoppen heeft? A: Raadpleeg de servicehandleiding of bekijk het blokoppervlak wanneer de oude pan is verwijderd. De meeste aluminium pans hebben twee uitlijndoppen — meestal in diagonaal tegenoverliggende hoeken — terwijl gestanste stalen pans vaak uitsluitend op het boutpatroon vertrouwen. Uitlijndoppen zijn klein (meestal 6–10 mm diameter) holle of massieve pinnen die in het blokoppervlak zijn geperst.
FAQ: V: Kan een licht misgelijnde pan worden gecorrigeerd zonder deze te verwijderen? A: Nee. Zodra de bouten zijn aangehaald, heeft de pakking al een compressieset opgenomen in de verkeerde positie en kan deze niet opnieuw worden geplaatst. Los alle bouten los, plaats de pan opnieuw op de centreerpinnen of het boutpatroon, en haal ze opnieuw aan in de juiste volgorde — maar plan tegelijkertijd de vervanging van de pakking.
FAQ: V: Welke RTV-korrelgrootte moet ik gebruiken als de OEM geen specificatie geeft? A: Een continue korrel van 3 mm is een veilige standaardmaat voor de meeste personenauto-toepassingen, aangebracht aan de pankant (niet aan de blokkant) om overtollige uitloop binnen de pan te houden in plaats van in de oliekanalen. Omsluit elke boutopening met de korrel, zodat geen oliepad langs de bevestigingsbout kan lekken.
Veelgestelde vragen: V: Hoe zorgt Nansen Auto voor juiste boutgatuitlijning bij vervangingsbodemplaten? A: Elk bodemplaatmodel wordt gevalideerd met een CMM-afmetingsrapport ten opzichte van de OEM-tekening bij het vrijgeven van de gereedschappen, en de productie wordt gecontroleerd met beeldtesten waarbij per ploeg een steekproef van elke boutgatpositie wordt vastgelegd. Elke afwijking groter dan 0,30 mm leidt tot onmiddellijke stillegging van het gereedschap voor correctie — deze discipline maakt deel uit van ons IATF 16949-controleplan en is één van de redenen waarom onze garantieretourpercentages voor klachten over uitlijning minder dan 0,2 % bedragen.
