Een juiste voorbereiding van het klepdekseloppervlak is essentieel voor een lekvrije afdichting; in onze garantieanalyse blijkt dit de grootste oorzaak van herhaalde lekkages na montage te zijn. Restanten van oude pakkingmateriaal, oliefilms of oppervlakte-onvolkomenheden maken zelfs een perfecte pakking en een perfecte aanhaaltorque onbruikbaar, omdat afdichten in wezen een contactprobleem is: de pakking moet de microscopische spleet tussen twee aansluitende oppervlakken overbruggen, en elke verontreiniging in die spleet vormt een lekpad.
De contaminatie-naar-techniekkaart is de moeite waard om uit het hoofd te leren. Oude RTV-afdichtingsmassa vereist een kunststofschrapper in combinatie met een chemisch oplosmiddel — alleen schrapen laat een aangestreepte rest achter in de oppervlaktestructuur, wat een lekkagekanaal vormt; metalen schrappers kunnen aluminiumdeksels beschadigen en zijn strikt verboden op composietdeksels. Kurkpakkingresten moeten uitsluitend met een scheermesje worden verwijderd van metalen deksels, waarbij het mesje onder een flauwe hoek wordt gehandhaafd om te voorkomen dat de flens wordt doorgesneden. Oliefilm vereist een afveegbehandeling met remreiniger of aceton — op siliconen gebaseerde oplosmiddelen laten een rest achter die interferentie veroorzaakt met kleefbare pakkingmaterialen. Corrosie of aanslag op aluminium vereist een fijn Scotch-Brite-pad (type 7447 of fijner); een draadborstel of grof schuurmiddel mag nooit worden gebruikt, omdat dit de vlakheid van het oppervlak verandert.
Stap voor stap is het proces dat onze OE-klanten volgen als volgt: verwijder alle zichtbare oude pakmateriaal met de hand of met de juiste schraper voor het substraat; breng een pakverwijderingsoplosmiddel op hardnekkige restanten aan en laat het 510 minuten blijven in plaats van het af te spieren
Een typisch veldgeval: een eigenaar van een Toyota 2AZ-FE vervangt de klepdekselafdichting na een lekkage aan de bovenzijde. De afdichting is nieuw, het aandraai moment is correct, maar het klepdeksel lekt binnen drie weken. Wanneer het klepdeksel wordt verwijderd, zien we een vaag grijs spoor van oude RTV op de kopflens, precies in de hoek vlak bij de tandriemkap — een plek die beroemd staat om moeilijk toegankelijk te zijn zonder aanpalende onderdelen te verwijderen. Dat spoor, minder dan 0,5 mm dik, is voldoende om de afdichting 0,05 mm van de kop te houden over een boog van 40 mm, en zodra thermische cycli beginnen, vindt de olie haar weg naar buiten. De oplossing is niet meer aandraai moment, maar grondiger reiniging.

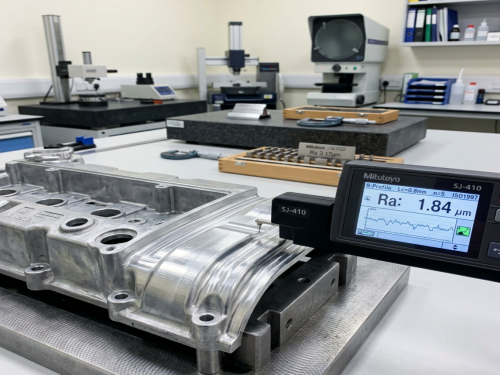

Nansen Auto (gecertificeerd volgens IATF 16949, houder van het octrooi op de klepdekseluitvinding) ontwerpt onze aansluitvlakken met gecontroleerde vlakheidstoleranties — meestal beter dan 0,10 mm over de volledige afdichtingsomtrek — en verifieert elke productiebatch via beeldtesten waarbij de gehele flens in één scan wordt in kaart gebracht. Dit geeft ons een reproduceerbare referentiewaarde; de installateur is verantwoordelijk voor het behoud van deze referentiewaarde door tijdens de installatie geen vervuiling toe te laten.
Vergelijking in prozavorm: remreiniger werkt snel en verdampt volledig, waardoor het de voorkeursreiniger is voor de meeste afdichtingsvlakken. Aceton is agressiever, maar tast sommige kunststoffen en afwerkingen van composietdeksels aan, en dient daarom uitsluitend voor metalen oppervlakken te worden gebruikt. Vergaserreiniger laat een olieachtige rest achter en mag niet worden gebruikt op pakkingvlakken. Isopropylalcohol is veilig, maar werkt traag en laat vaak strepen achter. WD-40 heeft geen plaats op een afdichtingsvlak — het is een smeermiddel, geen reinigingsmiddel.
Veelvoorkomende industrievalstrikken: het gebruik van een scheermes op een composietdeksel — de uitsnijdingen zelf vormen lekpaden die geen pakking kan overbruggen; het overslaan van de rechtheidscontrole met een lat op aluminiumdeksels met een geschiedenis van temperatuurwisselingen — lichte vervorming komt vaak voor bij motoren met hoge kilometerstand en correctie hiervan betekent ofwel het frezen van het oppervlak of het vervangen van het deksel; het achterlaten van reinigingsresten in boutgaten — hydraulische vergrendeling in een blinde boring voorkomt juiste boutpositionering en kan een boutmoer beschadigen bij het aanhalen tot de ‘juiste’ aanhaaltorque; en het vergeten om de boutgaten uit te blazen vóór montage — olie in een blinde boring vermindert de wrijving en leidt tot onjuiste torque-metingen.
FAQ:
Veelgestelde vragen: V: Kan ik een draadborstel gebruiken op een composiet klepdeksel? A: Nee. Draadborstels verwijderen materiaal agressief en veranderen de vlakheid van composietdeksels, waardoor de afdichtingsgeometrie die tijdens het spuitgieten is gevormd, wordt vernietigd. Gebruik uitsluitend plastic schrappers en chemische oplosmiddelen op composietoppervlakken.
FAQ: V: Is oppervlaktevoorbereiding nodig bij gebruik van RTV in plaats van een gevormde pakking? A: Absoluut, en zelfs nog meer. RTV vereist een nog schoner en droger oppervlak voor een goede hechting — de uithardingschemie wordt geremd door olie en verstoord door oplosmiddelresten. Een schone RTV-verbinding duurt in sommige toepassingen langer dan een gevormde pakking; een vuile RTV-verbinding lekt binnen weken.
FAQ: V: Hoe vlak moet het afdichtingsoppervlak zijn? A: De meeste OEM’s specificeren 0,10 mm over de volledige omtrek voor aluminium koppen en 0,15 mm voor gietijzer. Boven de 0,20 mm kan de pakkingcompressie de kloof niet meer overbruggen en is een lekkage vrijwel gegarandeerd. Een rechte lat en voelermaat geven een snelle controle zonder machine-meeting.
FAQ: V: Hoe verifieert Nansen Auto de vlakheid van de flens vóór verzending? A: Elk nieuw dekselmodel wordt op een CMM gemeten tegen de OEM-tekening, en de productie wordt gecontroleerd via beeldtesten waarbij de volledige flens wordt gescand op zowel vlakheid als diepte van de pakkinggroef. Dit proces maakt deel uit van ons IATF 16949-controleplan en is één van de redenen waarom onderdelen die ons vestiging in Si County verlaten, een afdichting behouden over de brede temperatuur- en trillingsprofielen die voorkomen in onze meer dan 80 exportmarkten.
