Klepcapafschermingssystemen scheiden olie druppeltjes van kartergassen voordat deze de PCV-poorten bereiken, waardoor het olieverbruik direct wordt verminderd. Zonder effectieve afschermingen komt olie-nevel in het inlaatsysteem terecht, wat leidt tot verbranding in de verbrandingsruimte, aanslagvorming op de inlaatkleppen (een bijzonder probleem bij directe-inspuitmotoren zoals de Hyundai Theta II GDI en de VW EA888) en geleidelijke vervuiling van de katalysator. Tijdens onze fabrieksvalidatietests zagen we dat prototypes met onvoldoende afscherming het olieoverdrachtgehalte onder aanhoudende belasting verhoogden van een gezond 0,02 g/uur naar meer dan 0,15 g/uur — genoeg om bij een zwaar belast vlootvoertuig bijna een liter extra olieverbruik toe te voegen tussen twee onderhoudsbeurten.

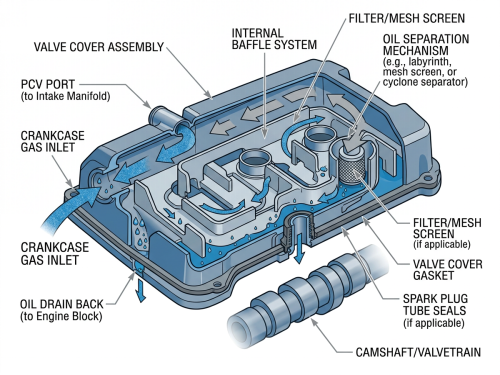

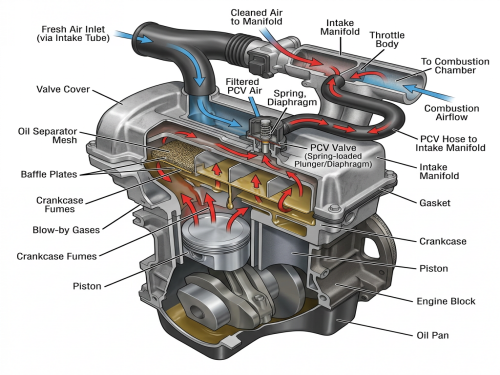

Baffles werken door oliehoudende gassen te onderscheppen via impingementoppervlakken. De druk in het carter duwt de gassen omhoog; de baffles vangen de druppels op, die via gekalibreerde terugvoergaten (meestal 2,5–4,0 mm bij moderne polymeerdekselels) terug naar de cilinderkop lopen, terwijl de schone gassen via de PCV-aansluiting ontsnappen. De natuurkunde is eenvoudig: olieachtige druppels hebben een veel grotere traagheid dan het gas dat ze meedraagt, dus wanneer de stromingsweg plotseling van richting moet veranderen, botsen de druppels tegen de bafflewand en condenseren, terwijl het gas eromheen stroomt.
De ontwerptopologie is uiterst belangrijk. Plat plaatbaffles — in wezen een gestanste of gevormde afscherming boven het nokkenasgebied — bereiken een oliescheiding van 70–80% en zijn nog steeds voldoende voor motoren met lage blowby en natuurlijke inlaat, zoals oudere Toyota 2AZ-FE- of Honda K24-motoren. Labyrint- of doolhofontwerpen, die het gas door 3–5 opeenvolgende kamers met 90-graden omleidingen dwingen, bereiken een efficiëntie van 85–92% en zijn de moderne standaard voor turbogeladen motoren zoals de Ford EcoBoost 2,0 en de Hyundai/Kia 1,6 T-GDI. Cyclonische scheidingsystemen — die gebruikmaken van een tangentiële inblaaskamer om druppels naar buiten te doen draaien — leveren een efficiëntie van 90–97% en worden steeds vaker toegepast bij krachtige GDI-toepassingen; bekende voorbeelden zijn de deksels van de VW/Audi 2,0 TFSI.
Een veelvoorkomend misverstand in werkplaatsen is dat een lekkage van de klepdeksel automatisch een probleem met de pakking betekent. In werkelijkheid zien we vaak gevallen waarbij een monteur de pakking vervangt, alles perfect aandraait en de lekkage binnen enkele weken terugkeert — omdat de echte oorzaak een gebarsten interne baffle was die overdruk in het krukasvat veroorzaakte en olie dwong langs een volkomen gezonde afdichting. Een monteur in een van onze casestudies over de Nissan VQ35DE herleidde herhaalde lekkage van de achterste krukasafdichting tot een haarscheurtje in de geïntegreerde baffleplaat, onzichtbaar vanaf de buitenkant.
Vergelijking van de drie topologieën in prozavorm: een vlakke plaat is goedkoop, eenvoudig te spuitgieten en geschikt voor blowby-volumes onder ongeveer 15 L/min. Een labyrint ruilt een kleine drukval (meestal 0,5–1,5 kPa) in voor een grote stijging van de scheidingsrendement en kan blowby tot ongeveer 30 L/min verwerken. Cyclonische ontwerpen vereisen nauwkeurigere afmetingscontrole (wij hanteren een tolerantie van ±0,15 mm op de kritieke wanden van de wervelkamer) en verhogen de gereedschapscomplexiteit met 20–30 %, maar behouden hun rendement zelfs bij stijgende blowby-waarden boven de 40 L/min — wat het werkgebied is van turbo-aangedreven motoren onder boost.
Nansen Auto integreert toepassingsspecifieke bafelgeometrieën in meer dan 150 klepdekselmodellen, gevalideerd via luchtdichtheidstests bij een drukverschil van 30 kPa en verouderingstests bij hoge temperatuur (150 °C gedurende 1000 uur) conform de IATF 16949-protocollen. Onze gepatenteerde interne geometrie — ontwikkeld na benchmarking van meer dan 40 OEM-ontwerpen van Nissan, Toyota, Honda, Hyundai/Kia, VW/Audi en Ford — combineert een primaire inslagwand met secundaire labyrintdoorgangen en een zwaartekrachtgevoede afvoercircuit die bestand is tegen olieoverslag tijdens bochten. Elke productiebatch ondergaat beeldinspectie van de bafelgeometrie vóór montage.
We moeten eerlijk zijn over de beperkingen: geen enkel bafelsysteem elimineert olieoverslag volledig, en bij motoren met veel kilometers en versleten zuigerringen kan het blowby-volume groter zijn dan wat een passieve separator is ontworpen om te verwerken. In dergelijke gevallen is het aanpakken van ringversleten de werkelijke oplossing; een nieuw klepdeksel behandelt slechts het symptoom.
FAQ:
FAQ: V: Kan een beschadigde baffle de olieverbruiking verhogen? A: Ja. Een gebarsten of ontbrekende baffle laat olieachtige nevel in de PCV-leidingen binnendringen, waardoor de verbruikstoename 0,3–1,0 L per onderhoudsinterval bedraagt bij typische dagelijkse bestuurders en aanzienlijk meer bij turbo-aangedreven toepassingen die langdurig onder boost draaien.
FAQ: V: Zijn baffles afzonderlijk onderhoudbaar? A: Bij moderne, geïntegreerd gevormde kunststof deksels zijn baffles ultrasoon gelast of geïntegreerd gevormd en niet afzonderlijk onderhoudbaar. Voor vervanging is de volledige klepdekasverzameling vereist. Sommige oudere gegoten aluminium deksels (bepaalde BMW M-serie, oudere GM LS-varianten) maken wel vervanging van de baffleplaat mogelijk met nieuwe bevestigingsmiddelen en afdichting.
FAQ: V: Hoe kan ik vaststellen of mijn baffle defect raakt zonder het deksel te verwijderen? A: Let op drie signalen: stijgende olieverbruik zonder zichtbare externe lekkages, olieachtige afzettingen in het inlaatmanifold of het gaskleppenhuis, en een zacht fluitend geluid of drukopbouw bij de olievulopening. Een karterdruktest — meestal 1-4 kPa bij een gezonde motor — geeft een te hoge waarde als het PCV-pad verstopt is met olie-verzadigd vuil.
FAQ: V: Heb ik een andere baffleconstructie nodig als ik een turbolader toevoeg of hogere boost toepas? A: Bijna altijd ja. Fabrieksgebaseerde baffles voor zuigermotoren zijn afgestemd op het standaard blowby-volume; conversies naar geforceerde inductie kunnen dat volume gemakkelijk verdubbelen of verdrievoudigen. Voor gemodificeerde toepassingen raden wij aan om over te stappen op een deksel met labyrint- of cyclonische constructie, of om een externe catch-can in serie te plaatsen met het fabrieks-PCV-pad.
