Een boutpatroon voor de klepdekseldefinieert het aantal, de onderlinge afstand, de schroefdraadspecificatie en de aandraaivolgorde van de bevestigingspunten waarmee het deksel aan de cilinderkop wordt bevestigd. Een onjuiste pasvorm veroorzaakt een onevenmatige compressie van de pakking, vervormde afdichtingsvlakken en lekkages die zelfs met herhaald aandraaien niet kunnen worden verholpen — en in de ergste gevallen zelfs gebarsten flenzen van het deksel of beschadigde schroefdraad in de cilinderkop, waardoor een reparatie die oorspronkelijk €60 zou kosten uitgroeit tot een reparatie van €600.

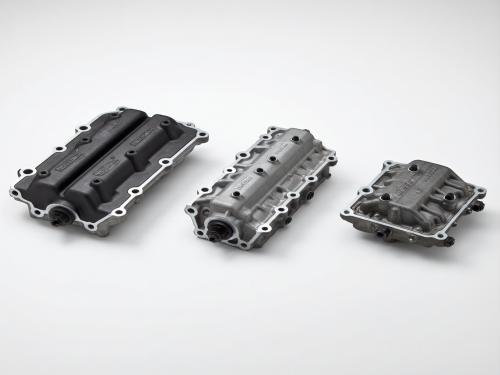

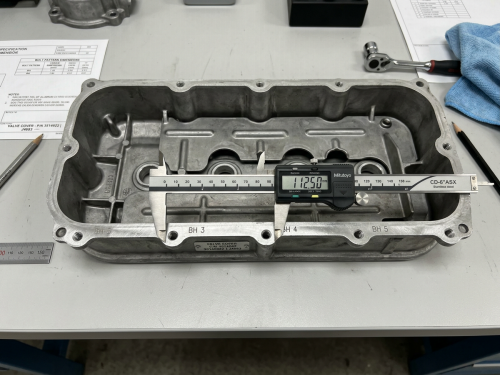

Het ontwerp van het boutpatroon is veel doordachter dan het op het eerste gezicht lijkt. OEM-ingenieurs positioneren elke bevestigingsbout zodanig dat de klemkracht gelijkmatig over de pakkingrand wordt verdeeld, met kleinere afstanden tussen de bouten in gebieden met hoge belasting, zoals de hoeken en rond de bougiebuizen. Bij een typische inline-4-klepdeksel bedraagt de afstand tussen aaneensluitende bouten langs de lange zijden 60–90 mm en neemt deze af tot 40–60 mm bij de uiteinden, waar de thermische uitzetting het grootst is. Een afwijking van meer dan ±0,15 mm in de positie van de boutgaten begint al zichtbare onregelmatigheden in de compressie van de pakkingrand te veroorzaken tijdens thermische cycli.
Inline-4-motoren gebruiken doorgaans 8 tot 12 bouten met M6x1,0-schroefdraad, aangehaald tot 8–12 Nm — de Honda K-serie (K20/K24) gebruikt 10 bouten met een aanhaalmoment van 10 Nm, terwijl de Nissan MR20DE 12 bouten gebruikt met een aanhaalmoment van 8 Nm volgens een kruisvormige volgorde. V6-motoren gebruiken 12 tot 16 bevestigingsmiddelen per bank bij 9–13 Nm; de Nissan VQ35DE-specificatie is M6x1,0 bij 11 Nm volgens een spiraalvormige volgorde vanaf het midden. V8-toepassingen vereisen doorgaans 14 tot 18 bouten per bank met M8x1,25-schroefdraad bij 10–15 Nm, waarbij de klepdeksels van de GM LS-serie een bekend voorbeeld zijn. De aanhaalvolgorde is even belangrijk als de uiteindelijke aanhaalkracht — beginnen in het midden en naar buiten spiraalvormig werken voorkomt dat de pakkingstrook wordt ingeklemd of geperst.
In onze productie handhaaft Nansen Auto de nauwkeurigheid van de boutpatroon op de deksels voor Nissan, Hyundai/Kia, Toyota, Honda en VW/Audi door gebruik te maken van geautomatiseerde beeldtestsystemen die de positie van de gaten controleren binnen ±0,1 mm en de rondheid van de gaten binnen 0,05 mm tijdens 100% inspectie van elk onderdeel direct na de spuitgietlijn. Elke caviteit van elke matrijs — over onze 10+ machines van 130T tot 650T — wordt digitaal vergeleken met de OEM-master-tekening in het kader van de eerste-artikelgoedkeuring volgens IATF 16949.
Een veelvoorkomend probleem in de werkplaats waar we vaak over horen van monteurs is het te hard aandraaien van polymeerdekplaten in een poging om ‘gewoon de lekkage te stoppen’. Dit werkt bijna altijd averechts. Modern glasvezelversterkt polyamide (PA66-GF35 is een typische kwaliteit) heeft een drukvloeigrens van ongeveer 90–110 MPa bij kamertemperatuur, maar deze daalt tot ongeveer 40–50 MPa bij motortemperatuur van 150 °C in de motorruimte. Het aanbrengen van 20 Nm op een bout die is gespecificeerd voor 10 Nm — een veelvoorkomende fout wanneer een monteur van ft-lb naar Nm schakelt zonder om te rekenen — zal de boutflens vernietigen, de flens vervormen en een oplosbaar afdichtingsprobleem omzetten in een verplichte vervanging van de dekplaat.
Een ander subtiel probleem: koppel-naar-vloeigrenswaarde-bouten (TTY-bouten). Sommige nieuwere motoren, met name bepaalde Hyundai Theta II- en VW EA888-toepassingen, specificeren TTY-bouten voor hun klepdeksels. Deze bouten zijn ontworpen om tijdens de eerste installatie plastisch te verlengen, waardoor een zeer consistente klemkracht wordt bereikt — maar ze mogen nooit opnieuw worden gebruikt. In onze fabriekstests vertoonden hergebruikte TTY-bouten een variatie van 25–40% in de uiteindelijke klemkracht, vergeleken met slechts 3–5% bij nieuwe bouten. Dit correleert direct met de lekpercentage van de pakking.
Vergelijking van OEM versus aftermarket in prosvorm: IATF 16949-gecertificeerde aftermarketfabrikanten reproduceren de OEM-gatplaatsing, draadspecificatie en steunvlakgeometrie binnen de OEM-tekenings toleranties. Niet-gecertificeerde leveranciers wijken vaak af — wij hebben aftermarket-deksels gemeten waarbij de gatposities 0,3–0,8 mm afweken, wat leidt tot kruisdraad bij montage en vroegtijdig pakkingversagen na 5.000–10.000 km, in plaats van de OEM-ontwerplevensduur van 150.000 km of meer.
Een anekdote van een ervaren monteur uit een werkplaats waaraan wij leveren: zij hadden een partij Ford 2.0 EcoBoost-deksels van een ongenoemde bron waarbij de acht boutgaten in een licht ingekrompen patroon waren geplaatst — visueel identiek, maar met een cumulatieve afwijking van ongeveer 0,4 mm over de flens heen. De monteur besteedde 90 minuten aan het uitzoeken waarom het deksel ‘gewoon niet vlak bleef zitten’, totdat hij overschakelde naar een gecertificeerd onderdeel dat binnen twee minuten perfect op zijn plaats viel.
We moeten eerlijk zijn over één realiteit op de aftermarket: zelfs gecertificeerde onderdelen vertonen soms kleine cosmetische verschillen ten opzichte van OEM-onderdelen — bijvoorbeeld de plaatsing van het logo, de hoek van de luchtafvoeropening of de afwerking van de sensorhouder — die geen invloed hebben op de pasvorm of de functie. Wat wel van belang is, is de aansluitende geometrie, en daarop is onze beeldtest- en CMM-protocollen gericht.
FAQ:
Veelgestelde vragen: V: Kan het hergebruiken van uitgerekte bouten lekkages veroorzaken? A: Ja. Bouten met torque-to-yield (TTY) worden bij de eerste installatie permanent uitgerekt en verliezen 25–40% van hun klemkrachtconsistentie bij hergebruik. Standaard niet-TTY M6-bouten kunnen 2–3 keer worden hergebruikt, mits ze worden geïnspecteerd op rechtheid en onbeschadigde schroefdraad.
Veelgestelde vragen: V: Sluiten aftermarket-dekplaten altijd aan op de OEM-boutpatronen? A: Niet altijd. Fabrikanten met IATF 16949-certificering reproduceren de OEM-afmetingen binnen een tolerantie van ±0,1 mm, maar niet-gecertificeerde leveranciers kunnen afwijken met 0,3 mm of meer, wat tot montage- en afdichtingsproblemen kan leiden.
Veelgestelde vragen: V: Wat is de juiste aandraaivolgorde voor een klepdeksel? A: Begin bij de centrale bouten en werk naar buiten toe in een spiraalvormig of kruisvormig patroon in twee of drie fasen — meestal 30%, 60% en 100% van het eindmoment. Dit zorgt voor een gelijkmatige verdrukking van de pakking en voorkomt dat de afdichtingsrand wordt ingeklemd.
FAQ: V: Hoe weet ik of de schroefdraad in de kop beschadigd is? A: Een correct schoongemaakte schroefdraad moet de bout volledig handmatig accepteren zonder weerstand totdat de kop de aanslagvlak raakt. Als u weerstand voelt of de momentsleutel klikt bij een waarde die ver onder de specificatie ligt (meestal omdat de bout op de bodem botst of de draad afschroeft), moet de schroefdraad in de kop mogelijk worden gerepareerd met een draadinzet, zoals een Time-Sert of Heli-Coil.
