Karterentluchtingssystemen in kleppendeksel: ontwerp en functie uitgelegd

Een kleppendeksel-ontluchtingssysteem voert overtollige karterdruk af terwijl het voorkomt dat olie uit de motor ontsnapt. Het handhaaft een lichte onderdruk (meestal -2 tot -8 kPa bij stationair draaien) binnen de karter, waardoor olielekkages langs alle afdichtingen van de motor worden verminderd — voor- en achterste hoofdlagers, nokkenasafdichtingen, oliepanpakking — en de ringafdichtingsefficiëntie wordt verbeterd door het drukverschil dat de ringen tijdens de compressiestroke moeten overwinnen te minimaliseren.

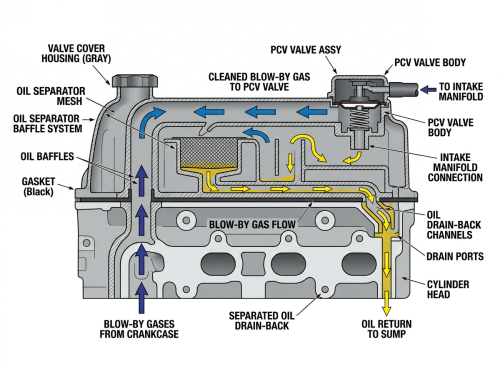

Tijdens de verbranding verzamelen blowby-gassen zich in het carter, omdat een deel van de cilinderdruk langs de zuuringen ontsnapt. Bij een gezonde moderne motor bedraagt dit ongeveer 15–25 l/min onder belasting; bij een versleten motor kan dit stijgen tot meer dan 60 l/min. Deze gassen stromen omhoog via de olieafvoerkanalen in het cilinderkopdeksel naar de ruimte onder het kleppendeksel en verlaten deze via de ventilatieopening. Onderweg worden vloeibare druppels door oliescheiders — meestal dezelfde baffle-systemen die ook de olieoverslag naar het PCV-systeem beheren — gevangen voordat de gassen de ruimte verlaten.

Er zijn drie hoofdarchitecturen voor ventilatieopeningen. Open-mesh-filterontwerpen — denk aan klassieke Amerikaanse V8-motoren uit de jaren 1960-1970 met een chroom klep voor de ventilatieopening — bieden passieve atmosferische ontluchting met een matig risico op olievervoer en zonder vacuümregeling. Deze zijn tegenwoordig grotendeels verouderd in productievoertuigen vanwege de emissiereguleringen, hoewel ze nog steeds voorkomen in race- en speciaaltoepassingen. PCV-geïntegreerde aansluitingen, de moderne standaard bij Toyota, Honda, Hyundai/Kia, Ford, GM en VW/Audi, bieden gereguleerde vacuümzuiging uit het inlaatspruitstuk met een laag risico op olievervoer wanneer zij correct zijn afgeschermde. Verwarmde ventilatiebuizen — vaak gespecificeerd bij Great Wall en andere voertuigen voor koudere klimaten, en bij veel Europese voertuigen voor de Noordse en Russische markten — zijn voorzien van een weerstandsverwarmingselement (meestal 40-60 W bij 12 V) om bevriezing van condensaat in de buis te voorkomen, wat anders een gevaarlijke karterdrukopbouw zou veroorzaken bij temperaturen lager dan ongeveer -20 °C.

Vergelijkend in prosetekst: het open-meshontwerp heeft in wezen geen drukregeling en is ongeschikt voor moderne, aan de emissienormen voldoende voertuigen. Het ontwerp met geïntegreerde PCV-regeling regelt de karterdruk binnen een smalle band via de veerbelaste naald van de PCV-klep, die de stroming beperkt bij hoge inlaatsprong (stationair draaien) en geleidelijk opent naarmate de sprong afneemt (volle gas). Het verwarmde buisontwerp voegt op zichzelf geen afscheidingsvermogen toe — het moet worden gecombineerd met een labyrint- of cyclonische bafel — maar is essentieel in gebieden waar de omgevingstemperatuur gedurende langere tijd onder de -15 °C daalt.

Een praktijkvoorbeeld dat een Hyundai/Kia-specialist met ons engineeringteam deelde: een Theta II 2,4 l die tijdens een winter in Michigan een intermitterend probleem vertoonde waarbij olie langs de peilstok werd geduwd. De oorzaak bleek ijs te zijn dat de slang van de karterventiel naar de inlaat had verstopt op halverwege het traject, waar hete karterdamp in aanraking kwam met de koude buitenlucht via de wand van de plastic slang. Een verwarmde karterventieloplossing — in combinatie met een PCV-onderhoud — loste het probleem definitief op.

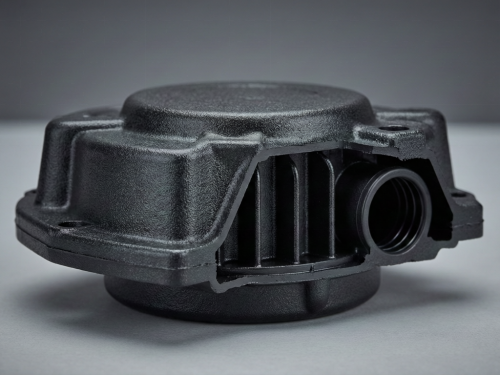

Nansen Auto ontwerpt ademventielen die geïntegreerd zijn in klepdeksels voor de klimaatomstandigheden van meer dan 80 landen, van validatie in de woestijnhitte van het Midden-Oosten (verwarmingsproeven bij een omgevingstemperatuur van 85 °C gedurende 240 uur) tot noordse koudstartscenario’s (-40 °C thermische schok). Elk klepdeksel met geïntegreerd ademventiel doorloopt zoutneveltesten volgens ASTM B117 gedurende meer dan 480 uur en trillingstesten volgens SAE J1455 in onze faciliteit in Si County, Anhui, met een oppervlakte van 26.666 m². Wij beschikken over certificering volgens IATF 16949 voor het volledige productieproces en de afmetingen van onze ademventielpoorten worden dimensioneel gecontroleerd met behulp van een CMM voordat de mal wordt vrijgegeven.

Een veelvoorkomend misverstand in de branche dat het waard is om uit te leggen: een ‘fluitende’ olievulstop betekent niet altijd dat de PCV-klep defect is. Vaak duidt dit op een gedeeltelijk verstopte ventilatieopening in de afdekplaat van de klep zelf — soms zijn de terugvloeigaten vernauwd door olieaanslag, met name bij motoren waarbij de olieverversingsintervallen zijn verlengd of bij frequente kortstreekritjes. In dergelijke gevallen lost het simpelweg vervangen van de PCV-klep het probleem slechts een week of twee op, waarna het geluid weer terugkeert. De juiste oplossing is inspectie van de interne bafels, wat meestal betekent dat de klepdeksel moet worden vervangen.

Turbocharged motoren verdienen speciale vermelding. Tijdens het opvoeren van de ladedruk wordt de druk in de inlaatspruitstuk positief (tot 1–2,5 bar absoluut bij moderne GDI-turbomotoren zoals de Ford EcoBoost 2,3 of de Hyundai 1,6 T-GDI), waardoor de stromingsrichting van de PCV-klep omkeert. Moderne ontwerpen hanteren hiervoor een dubbele ademhalingsweg: PCV-stroming naar het inlaatspruitstuk bij stationair draaien en kruisvermoeidheid, en omgekeerde stroming naar het luchtinlaattraject vóór de turbo tijdens het opvoeren van de ladedruk. Indien de scheidingsunit voor omgekeerde stroming ontbreekt of beschadigd is, wordt olie naar de intercooler en het inlaatsysteem geduwd — een klassieke oorzaak van klachten over ‘turbo-blauwe rook’, die vaak ten onrechte wordt gediagnosticeerd als een defecte turboseal.

We moeten eerlijk zijn over de beperkingen: geen enkel ademhalingsysteem compenseert eindeloos voor excessieve blowby veroorzaakt door versleten zuigerringen of cilinderkrassen. Indien de gemeten karterdruk hoger is dan 8 kPa bij stationair draaien op een warme motor, is het ademhalingsysteem niet het probleem — de onderkant van de motor wel.

FAQ:

FAQ: V: Wat gebeurt er als de ventilatieopening verstopt raakt? A: De karterdruk stijgt boven het ontwerpbereik, waardoor olie langs alle afdichtingen in de motor wordt gedrukt. Witte rook uit de peilstokbuis, olie die onder de motorkap wordt verspreid en defecte voorste/achterste hoofdafdichtingen binnen weken zijn allemaal veelvoorkomende symptomen.

FAQ: V: Hebben turbo-aangedreven motoren andere ventilatieopeningen nodig? A: Ja. Turbo-motoren genereren hogere blowby-volumes onder boost en vereisen PCV-geïntegreerde of cyclonische ontwerpen met een dubbele ventilatieopening die zowel vacuüm (cruise) als positieve druk (boost) kan verwerken.

FAQ: V: Kan ik een motor laten draaien zonder PCV/ventilatieopeningssysteem? A: Alleen kortstondig en nooit legaal in een voertuig met emissiecontrole. Zelfs op mechanisch vlak leidt het loskoppelen van de ventilatieopening tot een snelle opbouw van karterdruk, olielekkage langs alle afdichtingen en in extreme gevallen kan de peilstok onder belasting volledig worden uitgestoten.

FAQ: V: Hoe vaak moeten de ademhalingskanalen worden geïnspecteerd? A: Bij motoren met uitgebreide olieverversingsintervallen (10.000 km of meer) of bij zwaar gebruik op korte afstanden, raden wij aan om de PCV-klep en de ademhalingsopening elke 40.000–60.000 km te inspecteren. De vorming van sludge versnelt zodra de interne afvoergaten vernauwen tot ongeveer 60% van de oorspronkelijke diameter.
