De oliepancapaciteit varieert van ongeveer 3,5 L bij compacte personenauto’s tot meer dan 12 L bij zwaarbelaste dieselmotoren voor vrachtwagens, en wordt bepaald door cilinderinhoud, sumpontwerp, koelvereisten en verwachte belasting. Het kennen van de juiste capaciteit voorkomt zowel ondervullen — wat oliegebrek kan veroorzaken bij bochten of steile hellingen — als overvullen, wat leidt tot beluchting van de krukas en eveneens schadelijke smeringsstoringen.
De oliepancapaciteit is ontworpen met rekening houdend met meerdere beperkingen tegelijkertijd. De pan moet voldoende olie kunnen bevatten om de zuigopening ondergedompeld te houden bij de meest extreme combinatie van zijwaartse versnelling, langsgewijze versnelling en hellingshoek. Hij moet voldoende thermische massa bieden om temperatuurpieken van de olie te dempen bij langdurige belasting. En hij moet passen in de steeds strakker wordende ruimte onder de motorkap van moderne voertuigen, waarbij eisen aan de botsstructuur de minimale bodemvrijheid en de maximale sumpdiepte bepalen.

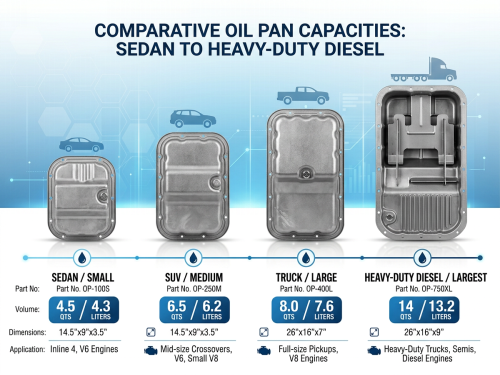

Per voertuigsegment: compacte sedans met 1,4–2,0 L I4-motoren (Hyundai Elantra, Toyota Corolla, Honda Civic) hebben doorgaans een oliecapaciteit van 3,5–4,5 L. Middelgrote sedans met 2,0–2,5 L-motoren (Toyota Camry 2,5, Nissan Altima 2,5, Hyundai Sonata 2,4) hebben een capaciteit van 4,5–5,5 L. SUV’s en crossovers met 2,5–3,5 L V6-motoren (Toyota Highlander, Nissan Murano, Hyundai Santa Fe) hebben een capaciteit van 5,5–7,0 L, waarbij het hogere uiteinde geldt voor modellen met geïntegreerde oliekoelers en grotere oliepannen. Full-size trucks met 5,0–6,7 L V8-motoren (Ford F-150 5,0, Chevrolet Silverado 5,3/6,2, Ram 5,7 HEMI) hebben een capaciteit van 7,0–9,0 L. Zwaarbelaste dieselmotoren met een cilinderinhoud boven de 6,0 L (Cummins 6,7, Duramax 6,6, Power Stroke 6,7) hebben een capaciteit van 9,0–12,0 L, soms meer bij gebruik van extra reservoirs.
Vergelijking van oliepanvormen in prozatekst: achterste oliepanvormen concentreren het olievolume aan de achterzijde van de pan en komen vooral voor bij achterwielaandrijving en toepassingen met een langsliggende motor. Voorste oliepanvormen positioneren de massa naar voren en zijn gebruikelijk bij dwarsgemonteerde motoren in front-wheel-drive-voertuigen. Dubbele oliepanvormen — vaak ‘vleermuisvormig’ of ‘geulvormig’ genoemd — verdelen het volume over twee compartimenten die via een lagere doorgang met elkaar zijn verbonden; deze vorm wordt vaak gekozen voor high-performance- en offroadtoepassingen, waarbij extreme bocht- of hellinghoeken anders het zuigpunt zouden ontbloten. Twee motoren met identiek cilinderinhoud kunnen aanzienlijk verschillende olievolumes bevatten, afhankelijk van de oliepanvorm die de oorspronkelijke fabrikant heeft gekozen.
Een veelvoorkomende fout in werkplaatsen waar we regelmatig over horen: monteurs die olie bijvullen tot de 'bovenste markering' op de peilstok, zonder rekening te houden met het feit of de filter is vervangen. Een typische spin-on-filterhouder bevat 0,2–0,4 L; een cartridge-in-housing-filter kan 0,5 L of meer bevatten. Als de monteur volgens specificatie bijvult op basis van volume en de stap van recirculatie overslaat (de motor 30 seconden laten draaien en daarna het oliepeil opnieuw controleren), wijst de peilstok een te laag niveau aan, waardoor er extra olie wordt bijgevuld — waardoor de motor 0,3–0,5 L te veel olie bevat. Bij sommige motoren is dat voldoende om de tegenwichten van de krukas te bereiken.
Een specifiek geval dat een vrachtwagenfleetmanager beschreef: een GM 5,3 L V8 (LT-serie) die na een routineonderhoud plotseling snel olie verbruikte bij snelheden op de snelweg. Het onderzoek toonde aan dat de monteur had gevuld tot 6,5 L (de specificatie), maar dat er nog ongeveer 0,6 L oude olie in de koude oliepan was achtergebleven, waardoor het totale volume ongeveer 7,1 L bedroeg. Luchtbellen in het krukasgebied veroorzaakten aëratie, waardoor olie langs de zuigerveren werd geduwd en via het PCV-systeem naar buiten werd geblazen. Na het aftappen tot het juiste volume was het probleem binnen 500 km opgelost.
Nansen Auto produceert oliepanassenblages die zijn ontworpen voor OEM-paninhoud voor Nissan, Hyundai/Kia, GM, Ford, Chrysler/Dodge, Toyota, Honda en andere platforms. Dimensionele verificatie op onze spuitgietlijnen van 130T tot 650T gebeurt met CMM-inspectie van de interne panvorm — diepte, wandhoek, bafpositie en locatie van de aansluitbus — omdat een pan waarvan de diepte 3–5 mm afwijkt van de specificatie de bruikbare inhoud verandert met 0,2–0,4 L en het onderdompelniveau van de olieopname bij heftig bochten nemen kan beïnvloeden.
Een veelvoorkomend misverstand: „paninhoud is gelijk aan systeeminhoud.“ Dit zijn twee verschillende waarden. De paninhoud is de hoeveelheid olie die de pan fysiek kan bevatten. De systeeminhoud — het getal dat in de gebruikershandleiding wordt vermeld en bij elke olieverversing wordt gebruikt — bestaat uit de paninhoud plus de filterinhoud, plus de kleine hoeveelheid olie die blijft zitten in de oliekanalen, plus de hoeveelheid die in rust in de oliegalerijen van de cilinderkop staat. Bij een typische personenauto is de systeeminhoud 15–25% hoger dan de paninhoud alleen. Volg bij onderhoud altijd het cijfer uit de gebruikershandleiding.
We moeten eerlijk zijn over één realiteit op de aftermarket: oliepannen met een grote inhoud of 'race'-oliepannen zijn echt waardevol voor zwaar belaste auto’s, maar ze veranderen de kalibratie van de peilstok en vaak ook het opwarmprofiel van de olie-temperatuur. Als u er een installeert, moet u de peilstok kalibreren op de nieuwe pan of accepteren dat de fabrieksindicatie voor het oliepeil niet meer juist is.
Onder de IATF 16949-certificering wordt elk oliepanontwerp dat wij uitbrengen getest op luchtdichtheid bij 30 kPa, bestendigheid tegen zoutnevel gedurende 720 uur (aanzienlijk boven de OEM-minimumvereiste van 480 uur) en trillingsvalidatie over een frequentiebereik van 5–2000 Hz om 150.000 km aan werkelijke gebruiksomstandigheden te simuleren. Dit is vooral van belang bij kunststof-composietpannen, die steeds vaker worden toegepast in moderne motoren, maar waarbij zorgvuldige validatie vereist is van de aansluiting voor de aftapplug en de boutaansluitingen voor de bevestiging.
FAQ:
FAQ: V: Beïnvloedt de vorm van de oliepan de werkelijke capaciteit? A: Ja. Ontwerpen met een achterste, voorste of dubbele oliepanreservoir hebben verschillende inhoudsvermogens, zelfs bij dezelfde cilinderinhoud, en het verschil kan 0,5–1,0 liter bedragen. Gebruik altijd de officiële systeemcapaciteit uit de handleiding van de fabrikant in plaats van de capaciteit te schatten op basis van de cilinderinhoud.
FAQ: V: Wat gebeurt er als de capaciteit van de oliepan wordt overschreden? A: Te veel olie veroorzaakt beluchting van de krukas, waardoor schuim ontstaat dat de smeringswerking vermindert. Daarnaast wordt olie naar het PCV-systeem gedreven, wat vervuiling van de inlaat en blauwe uitlaatgassen veroorzaakt. Ernstig overvullen kan leiden tot beschadiging van de voorste en achterste hoofdafdichtingen.
FAQ: V: Moet ik dezelfde capaciteit gebruiken als ik merken van oliefilters wissel? A: Meestal wel, aangezien de volumes van filters per toepassing vergelijkbaar zijn tussen merken (meestal binnen ±0,05 liter). Cartridge-in-housing-filters kunnen echter meer variëren, vooral bij aftermarket-housings — controleer in dat geval het datasheet van het specifieke filter als u een niet-OEM-filter gebruikt.
FAQ: V: Moet ik de oliepeilstok vullen tot de bovenste markering of tot het midden van het bereik van de peilstok? A: Het midden-tot-bovenste deel is het veiligst. De bovenste markering mag niet worden overschreden; de onderste markering geeft het risico op oliegebrek onder belasting aan. Bij motoren met gevoelige PCV-systemen (veel turbocharged direct-injectiemotoren), richt u zich op twee derde van het bereik in plaats van precies op de bovenste markering.
