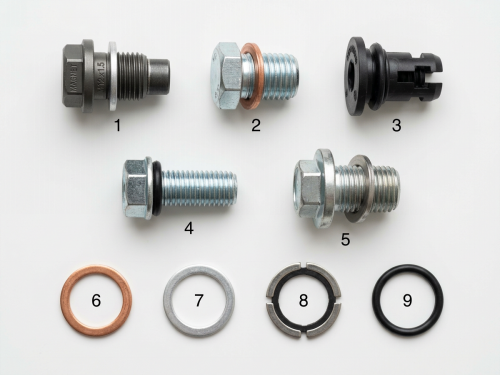

Soorten oliepanafsluitdoppen variëren per draaddiameter, spoed, afdichtmethode en kopvorm, afhankelijk van de voertuigfabrikant. Het kiezen van de verkeerde dop kan schade aan de draad veroorzaken, lekkages geven en in het ergste geval catastrofaal olieverlies op de snelweg tot gevolg hebben — het soort storing dat een €5-afsluitdop omzet in een motorvervanging van €6.000.
De techniek van de afsluitplug is subtieler dan het op het eerste gezicht lijkt. De plug moet betrouwbaar dichten tegen een oliedruk van 3–6 bar bij bedrijfstemperatuur, bestand zijn tegen losraken door trillingen over 5.000–10.000 bedrijfscycli en de verschillende vormen van overdraaien kunnen verdragen die werkelijke snellube-werkplaatsen in de praktijk toepassen (waarvan wij hebben vastgesteld dat ze variëren van 15 Nm aan de lage kant tot meer dan 80 Nm aan de hoge kant — ver boven elke OEM-specificatie).
Toyota en Honda specificeren veelal M14x1,5 met aluminium indrukwasplaten en zeskantkoppen van 14 mm bij een aandraai moment van 25–30 Nm. De aluminium wasplaat is eenmalig te gebruiken en dat heeft zijn reden: tijdens de eerste aandraai vervormt deze plastisch om de microscopische oneffenheden in het oppervlak van de oliepanafdekking op te vullen en kan deze dichtheid bij hergebruik niet worden hersteld. Hyundai en Kia geven de voorkeur aan M14x1,5 met koperen indrukwasplaten en zeskantkoppen van 17 mm bij een aandraaimoment van 35–45 Nm — koper is vergevingsgezinder dan aluminium bij hergebruik, maar dient eveneens bij elke onderhoudsbeurt te worden vervangen om een betrouwbare dichtheid te garanderen.
VW en Audi gebruiken kunststof uitzettende afvoerstoppen op veel moderne toepassingen (EA888, MQB-platform 1.4/1.5 TSI). Deze worden aangemaakt met een veel lagere koppelwaarde van 20–25 Nm en maken gebruik van een interne uitzettingsring in plaats van een indrukwasje — ze moeten bij elke olieverversing zonder uitzondering worden vervangen, aangezien de uitzettingsfunctie slechts één keer kan worden gebruikt. Ford gebruikt meestal M12x1,75 of M14x1,5 met rubberen O-ringafdichtingen en 15 mm zeskantkoppen die worden aangemaakt met 25–35 Nm. De O-ring moet worden geïnspecteerd op snijwonden of platgedrukte delen; een samengeperste O-ring verliest ongeveer 20% van zijn afdichtkracht per compressiecyclus. GM- en Chrysler-toepassingen specificeren doorgaans M12x1,75 met stalen indrukwasjes of pakkingen bij een koppel van 25–35 Nm.
Vergelijking van afdichtingsmethoden in proza: aluminium indrukwasjes zijn het meest tolerant voor kleine oppervlakte-irregulariteiten, maar het minst tolerant voor hergebruik. Koperen wasjes kunnen 1–2 keer worden hergebruikt, maar lekken betrouwbaar na dat aantal. Rubber O-ringen bieden de grootste tolerantie voor thermische cycli, maar zijn gevoelig voor snijwonden veroorzaakt door een spoor op de oliepanbout, waardoor veel monteurs tijdens de installatie een dun laagje schoon motorolie op de O-ring aanbrengen. Kunststof uitzettingsstoppen leveren de meest consistente afdichting — de kunststof past zich perfect aan bij de eerste installatie — maar zijn absoluut eenmalig te gebruiken en kosten ongeveer 3–5 keer zo veel per stuk.
Een werkplaatsmisvatting die we regelmatig horen: ‘Als het niet lekt, is het strak genoeg.’ In werkelijkheid kan een onvoldoende aangehaalde stop langzaam losraken door trillingen over weken of maanden, vooral bij motoren met sterke tweede-orde trillingen (typisch voor inline-4-motoren boven 2,2 liter inhoud zonder balansassen). Een koppelsleutel in Nm is hier het juiste gereedschap, niet de gevoelsmatige kracht van de monteur.
Een geval dat een monteur in ons leveringsnetwerk beschreef: een Nissan Altima 2,5 l (QR25DE, M12x1,25 afsluitplug) kwam drie weken na onderhoud terug met een waarschuwing voor lage oliepeil. De plug zat nog op zijn plaats, maar was alleen met de hand aangemaakt — de monteur had hem ‘vastgezet’ in plaats van met het juiste koppel aan te draaien, en normale motortrilling had hem ongeveer een volledige slag losgedraaid. Gelukkig op tijd opgemerkt voordat oliegebrek lagerbeschadiging veroorzaakte; het probleem werd opgelost door de plug met een nieuw indrukwasje correct aan te draaien met een koppel van 25 Nm.
Nansen Auto produceert oliepannen met afvoeraansluiting die compatibel zijn met alle hierboven genoemde OEM-normen; de afmetingen van de panbouten zijn gevalideerd tot ±0,05 mm op het afdichtingsvlak en de schroefdraaddiepte wordt gehandhaafd binnen ±0,2 mm. Elk panontwerp doorstaat een luchtdichtheidstest bij 30 kPa om een lekvrije prestatie te garanderen bij de werkdruk, en trillingstests volgens SAE J1455 om de duurzaamheid van het schroefdraad te bevestigen over ten minste 15 gesimuleerde olieverversingscycli. Onze IATF 16949-procescapaciteitsstudies tonen een Cpk-waarde boven 1,67 aan voor vlakheid van het afdichtingsvlak en positie van de bouten in de 26.666 m² grote fabriek in Si County.
We moeten eerlijk zijn over het risico van een aluminium oliepan: de draad van de aluminium aftapplug wordt beschadigd bij 35–45 Nm — een waarde die gemakkelijk bereikt wordt door een monteur die een ratelsleutel met lange steel gebruikt zonder momentsleutel. De meeste OEM’s specificeren 25–35 Nm juist om voldoende marge te hebben tegen dit soort storingen. Indien de draad is beschadigd, zijn de opties: een draadinzet (Time-Sert of Heli-Coil, meestal €50–€150 aan arbeidskosten), een grotere zelf-inboorplug (een spoedreparatie die werkt, maar toekomstig onderhoud beperkt) of vervanging van de oliepan. Onze fabrieksaanbeveling is preventie: gebruik altijd een momentsleutel, vervang de afdichtingsring bij elke wisseling en verhoog nooit het aandraai moment om een lek te stoppen.
Een laatste valkuil: kruisdraad bij montage. Moderne aluminium pans tolereren geen misgelopen start van de draad. De plug moet ten minste 3–4 windingen volledig met de hand kunnen worden ingedraaid voordat er een gereedschap op wordt gebruikt. Als de plug al vroeg vastloopt, draai hem dan volledig terug en begin opnieuw — dwing hem nooit.
FAQ:
FAQ: V: Kan een afsluitplug te veel worden aangestraafd? A: Ja. De draadgangen in een aluminium oliepan geven tussen 35 en 45 Nm mee; de meeste OEM’s specificeren precies 25–35 Nm om voldoende marge te behouden. Stalen pans kunnen meer aan, maar de indrukwas of pakking is meestal het zwakste punt boven ongeveer 50 Nm.
FAQ: V: Hoe vaak moeten indrukwasjes worden vervangen? A: Bij elke olieverversing, zonder uitzondering. Aluminium wasjes vervormen plastisch bij het eerste gebruik en kunnen bij hergebruik geen volledige afdichting meer garanderen. Koper is iets minder gevoelig, maar ook daarbij wordt vervanging sterk aanbevolen. Rubber O-ringen en plastic uitzettingsplugs zijn strikt eenmalig.
FAQ: V: Wat als ik mijn afsluitplug verlies of de verkeerde meeneem? A: Pas diameter, draadsteek en afdichttype van de draad exact aan. Het vervangen van een M14x1,5 door een M14x1,25 (of omgekeerd) zal wel beginnen met inschroeven, maar vernietigt de draadgangen van de pan binnen 3–5 windingen. Een digitale draadmeter en de OEM-onderdelencatalogus zijn de veilige manier om dit te verifiëren.
FAQ: V: Zijn magnetische olieafvoerstoppen de moeite waard? A: Bij motoren met ijzeren nokkenas- of lagerloopvlakken, ja — een magnetische stop vangt ferro-magnetische slijtdeeltjes op tussen de olieverversingen en is een nuttige vroege waarschuwing voor lagerslijtage als u deze bij elke service inspecteert. Moderne volledig aluminium motoren profiteren minder, omdat de slijtdeeltjes niet-magnetisch zijn.
